Топографическая съемка, выполняемая с помощью мензулы и кипрегеля, основанная на графическом определении взаимного положения точек местности. Горизонтальные углы при мензульной съемке не измеряются, а строятся графически на специальном планшете. Все снимаемые точки местности наносятся на планшет непосредственно во время полевых работ, где и составляется топографический план. Мензула представляет собой специальную доску – планшет, прикрепляемый к штативу с помощью станового винта. Подставка мензулы обеспечена тремя подъемными, а также одним закрепительным и наводящим винтом. В комплекте с мензулой используются кипрегели типа КБ, КБ-1, или КН.

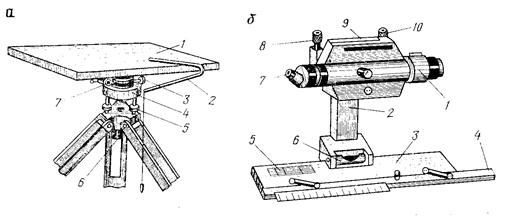

Рис. Мензула и кипрегель
Кипрегель имеет зрительную трубу с внешней фокусировкой. Большинство кипрегелей имеет номограммы для определения расстояний и превышений. Перед проведением работ необходимо произвести поверки мензулы и кипрегеля, установить мензулу в рабочее положение и с помощью пунктов геодезической сети и точек съемочного обоснования проложить мензульные ходы, создать высотные обоснования, произвести съемку ситуации и рельефа.
Рис. Поле зрения зрительной трубы кипрегеля КН
