Тахеометрическая съемка

Построение топографического плана.

Для построения топографического плана на бумагу в заданном масштабе наносят сеть квадратов, напротив вершин которых выписывают отметки с округлением до сотых долей метра. По данным абриса наносится ситуация и проводятся горизонтали. Для проведения горизонталей на плане выполняют интерполирование, то есть отыскивают положение точек с заданными отметками в промежутке между точками с двумя известными отметками.

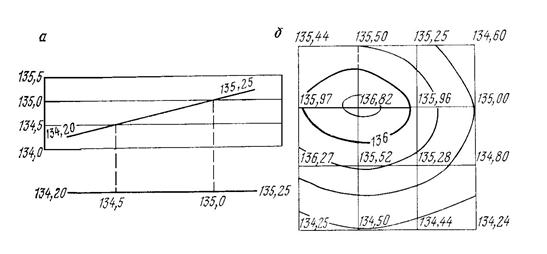

Рис. Расчет горизонталей и план с изображением рельефа

Тахеометрическая съемка является одним из методов топографической съемки для быстрого получения плана местности с изображением и ситуации и рельефа. Быстрота достигается одновременной съемкой расстояния и высоты точек при одном наведении зрительной трубы геодезического прибора на рейку. Расстояние рассчитывают по дальномеру, горизонтальные и вертикальные углы измеряют с помощью теодолита или тахеометра.

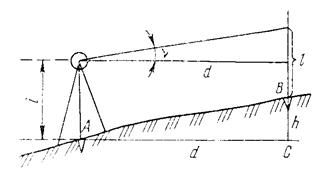

Рис. Схема тригонометрического нивелирования.

Тахеометрическую съемку применяют для разработки планов крупных масштабов, особенно в условиях застроенных участков, узких полос местности при строительстве дорог или трубопроводов. При тахеометрической съемке для определения превышений применяют метод тригонометрического нивелирования, при котором измеряют вертикальные углы для расчетов высот точек с помощью тригонометрических формул или номограмм. Полевые работы при тахеометрической съемке включают в себя проложения теодолитно-нивелирных ходов, в которых расстояния между точками измеряют дважды с помощью стальной ленты, горизонтальные углы измеряют теодолитом полным приемом, а превышения – способом тригонометрического нивелирования.

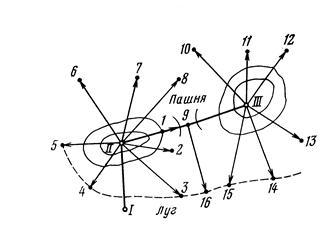

Рис. Абрис тахеометрической съемки

Съемка ситуации и рельефа местности выполняется полярным способом. В журнал тахеометрической съемки записывают данные высот реечных точек (пикетов), горизонтальные и вертикальные углы, а также дальномерные расстояния.

Камеральные работы при тахеометрической съемке начинают с проверки правильности всех записей в полевом журнале. Далее вычисляют координаты и высоты точек ходов планово-высотного обоснования. Затем рассчитывают высоты пикетов каждой съемочной станции и строят план участка. Перед построением плана проверяют допустимость угловых и линейных невязок в теодолитных ходах. План участка строят, начиная с координатной сетки, на которую в масштабе накладывают опорные пункты и точки съемочного обоснования. По данным абриса на план наносится ситуация и строятся горизонтали. Полученный в карандаше план сверяют с местностью в поле, проводя контрольные измерения расстояний и отметок точек. После корректировок план вычерчивают тушью.
