Определение высоты сооружения

Одной из распространенных и важных задач геодезии представляется задача измерения высоты здания или сооружения. На местности эти работы можно выполнить с помощью теодолита и мерной ленты. Теодолит располагают вблизи здания или сооружения так, чтобы можно было измерить расстояние от точки установки теодолита до стены здания, а также определить соответствующие углы наклона визирной оси теодолита.

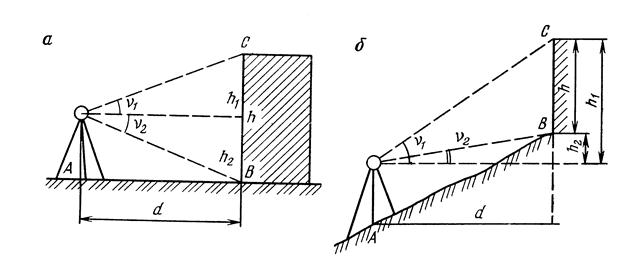

Рис. Схемы определения высоты сооружения.

Определив расстояние АВ = d, с помощью тригонометрических функций определяют высоту здания по формуле:

h = h₁ + h₂ = d(tgυ₁ + tgυ₂).

В случае, если на местности линия АВ имеет уклон, то необходимо рассчитать горизонтальное проложение данной линии, то есть её проекцию на горизонтальную плоскость. При расчетах необходимо учитывать знак углов наклона соответствующих линий υ₁ и υ₂.

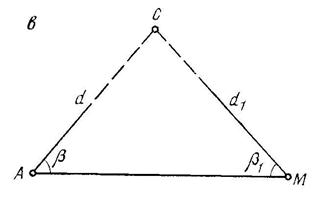

Иногда бывает невозможно непосредственное измерений расстояния от теодолита до сооружения. В этом случае соответствующее расстояние может быть определено на местности с помощью известных приемов. Например, в стороне от сооружения следует разбить базис АМ. Далее измерить горизонтальные углы β₁ и β₂, после чего рассчитать расстояния d и d₁

d = AM sinβ₁/sin(β +β₁); d₁ = AM sinβ/sin(β +β₁);

В точках А и М необходимо определить последовательно вертикальные углы и вычислить высоту сооружения по данным точки М и точки А. За окончательное значение высоты здания принимают среднее арифметическое из двух полученных значений, если расхождение между ними не превышает 1:300.

h = d ·(tgυ₁ + tgυ₂).

h = d₁ ·(tgυ₁ + tgυ₂).
