Ограждение мест препятствий для движения поездов и мест производства работ на перегонах

ПЕРЕНОСНЫЕ СИГНАЛЫ

ПОСТОЯННЫЕ ДИСКИ УМЕНЬШЕНИЯ СКОРОСТИ

СИГНАЛЫ ОГРАЖДЕНИЯ

3.1. Диском желтого цвета (рис. 3.1, а) подается сигнал: «Разрешается движение с уменьшением скорости и готовностью проследовать опасное место, огражденное сигнальными знаками «Начало опасного места» и «Конец опасного места» (см. рис. 5.19), со скоростью, указанной в приказе начальника железной дороги.

Руководящий спуск и максимальная допускаемая скорость движения поездов на перегоне пассажирских поездов более 100 км/ч, но не более 140 км/ч:

- расстояние от сигнальных знаков «Начало опасного места» и «Конец опасного места» до сигналов уменьшения скорости 1100м.

- расстояние от переносных красных сигналов и от места внезапно возникшего препятствия до первой петарды 1300м.

3.2. К переносным сигналам относятся: щиты прямоугольной формы красного цвета с обеих сторон или с одной стороны красного, а с другой белого цвета, квадратные щиты желтого цвета (обратная сторона зеленого цвета), фонари на шестах с красным огнем, красные флаги на шестах.

3.3. Переносными сигналами предъявляются требования:

прямоугольный щит красного цвета (или красный флаг на шесте) днем и красный огонь фонаря на шесте ночью — «Стой! Запре­щается проезжать сигнал» (рис. 3.3, а);

квадратный щит желтого цвета днем и ночью (рис. 3.3, б) при расположении опасного места:

на перегоне — «Разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки или проследования с уменьшенной скоростью»;

на главном пути станции — «Разрешается движение с уменьшением скорости, впереди опасное место, требующее проследования с уменьшенной скоростью»;

на остальных станционных путях — «Разрешается проследование сигнала со скоростью, указанной в предупреждении, а при отсутствии его — со скоростью не более 25 км/ч».

Обратная сторона квад­ратного щита (зеленого цвета) днем и ночью (рис. 3.3, в) на перегоне и на главном пути станции указывает на то, что машинист имеет право повысить скорость до установленной после проследования опасного места всем составом.

3.4. Всякое препятствие для движения поездов на перегоне должно быть ограждено сигналами остановки независимо от того, ожидается поезд или нет.

Места производства работ на перегоне, требующие остановки поездов, ограждаются так же, как и препятствия.

Препятствия на перегоне ограждаются с обеих сторон на расстоянии 50 м от границ ограждаемого участка переносными красными сигналами. От этих сигналов на расстоянии Б, указанном в графе 4

табл. 3.1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на перегоне укладывается по три петарды и на расстоянии 200 м от первой, ближней к месту работ петарды, в направлении от места работ устанавливаются переносные сигналы уменьшения скорости.

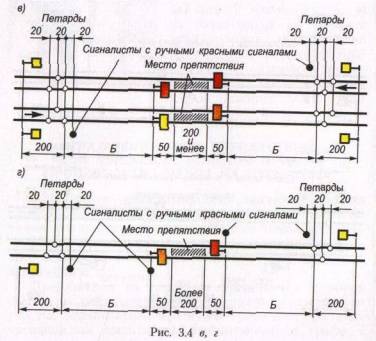

Схемы ограждения препятствий и мест производства работ на однопутном участке приведенынарис. 3.4, а, на одном из путей двухпутного участка — на рис. 3.4, б, на обоих путях двухпутного участка — на рис. 3.4, в.

Переносные сигналы уменьшения скорости и петарды должны находиться под охраной сигналистов,

стоящих с ручными красными сигналами в 20 м от первой петарды в сторону места работ. Переносные красные сигналы должны находиться под наблюдением руководителя работ.

При производстве работ развернутым фронтом (более 200 м) места работ ограждаются в порядке, указанном на рис. 3.4, г.

Переносные красные сигналы, установленные на расстоянии 50 м от границ участка, требующего ограждения, должны находиться под охраной стоящих около них сигналистов с ручными красными сигналами.

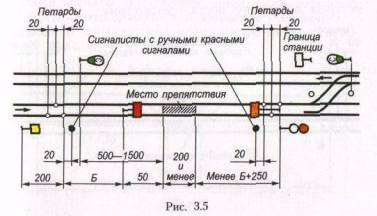

Если место препятствия или производства работ на перегоне находится вблизи станции и оградить это место в установленном порядке невозможно, то со стороны перегона оно ограждается так, как указано в настоящем пункте, а со стороны станции переносной красный сигнал устанавливается на оси пути против входного сигнала (или сигнального знака «Граница станции») с укладкой трех петард, охраняемых сигналистом (рис. 3.5). Если место препятствия или производства работ расположено на расстоянии менее 60 м от входного сигнала (или сигнального знака «Граница станции»), то петарды со стороны станции не укладываются. Схема ограждения препятствия перед входным сигналом приведена на рис. 3.5.

При подходе поезда к переносному желтому сигналу машинист обязан подать один длинный свисток локомотива (мотор-вагонного поезда), специального самоходного подвижного состава, а при подходе к сигналисту с ручным красным сигналом подать сигнал остановки и принять меры к немедленной

остановке поезда, чтобы остановиться, не проезжая переносного красного сигнала.

Сигналисты для отличия от других работников железнодорожного транспорта должны носить головной убор с верхом желтого цвета и сигнальный жилет.

Места препятствий для движения поездов и места производства работ на многопутных перегонах ограждаются в соответствии с порядком, установленным МПС России.

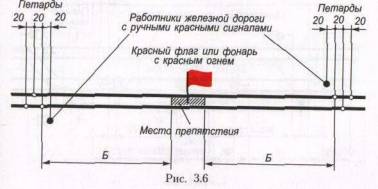

3.5. При внезапном возникновении препятствия и отсутствии необходимых переносных сигналов следует немедленно на месте препятствия установить сигнал остановки (рис. 3.6): днем—красный флаг, ночью — фонарь с красным огнем и с обеих сторон на расстоянии Б, указанном в графе 4 табл. 3.1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на перегоне уложить по три петарды.

Петарды должны охраняться работниками железной дороги, которые обязаны стоять с ручными красными сигналами на расстоянии 20 м от первой петарды в сторону места препятствия.

Сигналы устанавливаются в первую очередь со стороны ожидаемого поезда. На однопутных участках, если неизвестно, с какой стороны ожидается поезд, сигналы устанавливаются в первую очередь со стороны спуска к ограждаемому месту, а на пло­щадке — со стороны кривой или выемки.

Детальный порядок действий работников при ограждении внезапно возникших препятствий определяется соответствующей инструкцией МПС России.

3.7. Петарды во всех случаях укладываются в количестве трех штук: две на правом рельсе пути по ходу поезда и одна на левом (см. рис. 3.6). Расстояние между петардами должно быть по 20 м.

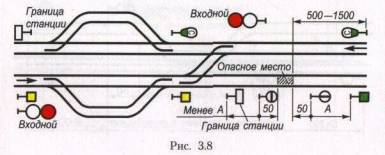

3.8. Если место, требующее уменьшения скорости на перегоне, расположено вблизи станции и оградить его в установленном порядке невозможно, то со стороны перегона оно ограждается так, как указано настоящем пункте, а со стороны станции — в порядке, указанном на рис. 3.8.

При подходе к переносному желтому сигналу машинист обязан подать один длинный свисток локомотива (мотор-вагонного поезда), специального самоходного подвижного состава и вести поезд так, чтобы проследовать место, огражденное переносны­ми сигнальными знаками «Начало опасного места» и «Конец опасного места», со скоростью, указанной в предупреждении, а при отсутствии предупреждения — со скоростью не более 25 км/ч.

3.9. Места производства работ на пути, не требующие ограждения сигналами остановки или уменьшения скорости, но требующие предупреждения работающих о приближении поезда, ограждаются переносными сигнальными знаками «С» — подача свистка, которые устанавливаются у пути, где производятся работы, а также у каждого смежного главного пути.

Переносные сигнальные знаки «С» устанавливаются таким же порядком у смежных главных путей и при производстве работ, огражденных сигналами остановки или сигналами уменьшения скорости.
