Общие сведения об интегральных микросхемах.
Гибридные и плёночные ИМС
В связи с усложнением задач, возлагаемых на электронную аппаратуру, построение её на основе дискретных элементов (резисторов, диодов, транзисторов, конденсаторов и т.д.) не может удовлетворить предъявляемых требований.
Недостатками такой аппаратуры являются большое количество элементов, разветвленность межэлементных соединений, обилие паек. Отсюда вытекают большая масса и габариты, трудоемкость изготовления, низкая надежность, высокая стоимость.
Поэтому в электронике возникло новое направление – микроэлектроника, в основу которой положении интегральный принцип изготовления электронных компонентов.
Интегральная микросхема (ИМС) - микроэлектронное изделие, содержащее активные и пассивные элементы, которые изготавливаются в едином технологическом процессе, электрически соединены между собой, заключены в общий корпус и представляют неразделимое целое.
Классификация ИМС:
1) По технологии изготовления:
- полупроводниковые - все элементы и межэлементные соединения выполнены в объеме и на поверхности полупроводника;
- гибридные - ИМС, пассивные элементы (резисторы, конденсаторы, катушки индуктивности) которой выполнены посредством нанесения пленок на поверхность диэлектрической подложки, а активные элементы (транзисторы, диоды) - бескорпусные полупроводниковые приборы;
- совмещенные.
2) По характеру выполняемых операций:
- аналоговые – работают с сигналами в виде непрерывных функций;
- цифровые – предназначены для преобразования и обработки дискретных сигналов (в виде последовательности импульсов).
3) по плотности упаковки:
малые - МИС большие – БИС средние - СИС сверхбольшие - СБИС
4) по типу активных элементов:
- биполярные;
- униполярные.
Недостатки интегральных микросхем:
- в ИМС нельзя реализовать некоторые классические дискретные элементы: трансформаторы, катушки индуктивности, конденсаторы большой емкости, настоечные элементы;
- не все элементы ИМС имеют аналоги среди дискретных элементов;
- электрические связи между элементами ИМС зависят от паразитных связей через общую подложку, поэтому принципиальная схема не полностью воспроизводит процессы и характеристики ИМС;
- диапазон номиналов значений параметров элементов ограничен;
- сложно сделать элементы с малыми допусками на некоторые электрические параметры.
Основу гибридной ИМС составляет пленочная схема: пластина диэлектрика, на поверхности которого нанесены в виде пленок толщиной порядка 1 мкм компоненты схемы и межсоединения. Этим способом легко выполнимы пленочные проводниковые соединения, резисторы, конденсаторы. Резисторы больших номиналов выполняют в виде меандра (рис. 35, а), что обеспечивает минимальную площадь, занимаемую элементом. Сопротивление таких резисторов может достигать 105 Ом. Пленочные конденсаторы имеют структуру, разрез которой показан на рис. 35, 6. Конденсатор состоит из трех пленочных слоев: металл — диэлектрик — металл. За счет малой толщины диэлектрика емкость пленочных конденсаторов достигает 10000 пФ и более. Дроссели могут быть выполнены в виде спирали (рис. 35, в); они имеют небольшую индуктивность, не более 10 мкГн.

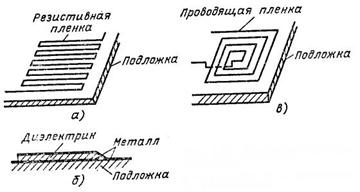

Рисунок 35 – Компоненты гибридных ИМС: а – резистор, б – конденсатор, в - индуктивность
Бескорпусные полупроводниковые приборы, конденсаторы больших номиналов и магнитные элементы в гибридных ИМС выполняются навесными: эти элементы приклеиваются в определенных местах к плате, осуществляется их контактирование с элементами пленочной схемы, затем плата с пленочной схемой и навесными элементами помещается в герметизированный корпус, имеющий определенное количество выводов.
Гибридные ИМС обладают следующими основными свойствами:
1) Наиболее предпочтительными элементами являются пассивные компоненты (резисторы и конденсаторы), число навесных элементов в ИМС должно быть небольшим, так как их установка и монтаж требуют больших затрат труда.
2) Точность воспроизведения параметров в гибридных ИМС значительно выше, чем полупроводниковых.
3) Технология гибридных ИМС значительно проще технологии полупроводниковых. Гибридные ИМС делятся на тонкопленочные, в которых пленки создаются методом термовакуумного напыления, и толстопленочные, в которых пленки получают путем нанесения пасты через трафарет с последующим спеканием в печи. Технология толстопленочных ИМС сравнительно проста, и их выпуск может быть налажен в стенах лаборатории или производственного участка.
4) Стоимость подготовки к выпуску нового типа гибридных ИМС меньше, чем полупроводниковых, поэтому экономически оправдан выпуск гибридных ИМС малыми сериями (сотни и даже десятки экземпляров).
5) Массогабаритные показатели гибридных ИМС хуже, чем у полупроводниковых, и число компонентов в одной схеме обычно не больше нескольких десятков.
Полупроводниковые ИМС в основном являются ИМС общего применения, т. е. выпускаются в виде типовых элементов для различных областей использования, обладают
