Аппараты применяемые для выпаривания

Поверхностные выпарные аппараты

По способу циркуляции растворов

По способу передачи тепла

Классификация выпарных аппаратов

Способы выпаривания

- под Р_атм – используется не токсичные, не агрессивные вещества.

- под Р_вак – (разряжение) происходит при низких температурах и используют вещества чувствительные к высоким температур

- под Р_изб – применяют вещества термостойкие к высоким температурам

- поверхностные

- контактные

- с естественной циркуляцией(за счет разности плотностей)

- с принудительной циркуляцией (за счет гидравлических машин)

При выпаривание, для нагрева расплавленного раствора, используются водяной пар с ТЭЦ с постоянными параметрами p и T. (p= 3 кгс/ см² и T= 140⁰С).

Водяной пар меняет свое агрегатное состояние превращаясь в конденсат. Водяной пар является первичным. Вторичный пар получается в результате кипения разбавленного раствора в трубах и выбрасывается в атмосферу, если не содержит вредных примесей. Вторичный пар используется на технологические нужды или на обогрев производственных помещений с целью экономии первичного пара.

Выпаривание применяют в производстве минеральных удобрений, кормовых дрожжей, т.е. органических полупродуктов. так же применяют при концентрирование водных растворов щелочей, солей(NaCl, NH₄NO_3, Na₂SO₄), для регенерации различных растворов с целью возврата их в технологический цикл, термического обезвреживания промышленных стоков.

1) Выпарной аппарат с центральной циркуляционной трубой

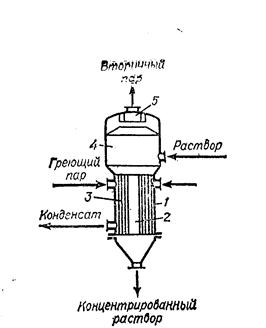

1-греющая камера, 2 – циркуляционная труба, 3-кипятильные трубки, 4-сеператор,

5-брызгоотделитель

Выпарной аппарат с центральной циркуляционной трубой имеет нагревательную камеру, состоящую из корпуса с кипятильными трубками и центральной циркуляционной трубой большого диаметра, закрепленными в трубных решетках. Греющий пар подается в межтрубное пространство, конденсируется и отводится из аппаратов в виде конденсата. Исходный раствор непрерывно подается сверху, а упаренный раствор удаляется через штуцер.

Циркуляция в аппарате происходит за счет разности плотностей жидкости в циркуляционной трубке, где кипение не столь интенсивно.
