Для оконцовки кабелей выпускаются:
ü медные наконечники серий Т и П;
ü медно-алюминиевые наконечники серии ТАМ;
ü алюминиевые наконечники серии ТА
Для соединения жил проводов;
ü медные гильзы серии ГМ;
ü алюминиевые гильзы серии ГА;
ü гильзы для однопроволочных жил серии ГАО;
Изделиями для монтажа шин являются:
ü шинодержатели;
ü переходные пластины;
ü шинные компенсаторы;
ü междушинные прокладки;
ü изоляционные вставки, шайбы и др.
Шинодержатели серий ШП и ШР для крепления плоских шин на плоскость и ребро, а также шинодержатели для крепления профильных шин (с коробчатым сечением) показаны на рис. 3.5.
Для присоединения алюминиевых шин к медным плоским или стержневым выводам электрических аппаратов и машин применяют переходные медно-алюминиевые пластины серии МА и пластины серии АП.
Для компенсации температурных удлинений протяженных участков алюминиевой ошиновки используют шинные компенсаторы шириной 50...120 мм и толщиной 6...10 мм. Соединение их с шинами сварное.
Для фиксации зазоров в пакете плоских медных и алюминиевых шин служат междушинные прокладки размером 110 × 28 × 8 и 150 × 22 × 10 мм, Для болтовых соединений алюминиевых шин применяют специальные стальные шайбы серий А8, А10 и А12
ü

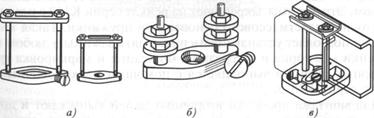

Рис. 3.5. Шинодержатели для крепления плоских шин на плоскость(а) и ребро(б) и для крепления профильных шин(в)
|
толщиной 3...4 мм и диаметром 18, 22, 28 мм, а также серий АС-12 и АС-16 толщиной 4 и 6 мм и диаметром 34, 38 мм.
3.3. Наборные зажимы.
Служат для соединения проводов вторичных цепей, проложенных по панелям, с контрольными кабелями.
По конструкции различают на:
® нормальные зажимы серии КНБ, служащие для безкольцевого (втычного) соединения жил проводов и кабелей сечением 1,5...6 мм2;
® нормальные зажимы серии КН, предназначенные для соединения двух проводов различных участков цепи сечением 1,5...6 мм2. Концы проводов и жил кабелей в этом случае изогнуты в кольцо.
