Инструменты и механизмы для соединения и оконцовки кабелей

ЭЛЕКТРОМОНТАЖНЫЕ МЕХАНИЗМЫ, ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ.

Вопросы

Что представляет собой лоток?

Что такое кабельная конструкция?

Какие вы знаете изделия, изготовленные из перфорированной стали?

Какие изделия применяются для оконцовки жил кабеля?

Какие вам известны изделия для монтажа шин?

Что такое наборный зажим?

Где применяются монтажные и установочные изделия?

Какие короба вам известны?

Для чего служат монтажные полосы и профили из перфорированной стали?

Какие вам известны наконечники?

Как производится соединение медных и алюминиевых шин?

Все машины, механизмы и средства механизации, применяемые в электромонтажном производстве, можно разделить на пять групп:

® механизированный и ручной инструмент, приспособления и другие средства малой механизации (электрифицированные, пневматические и пиротехнические инструменты, слесарно-монтажный и режущий инструмент, монтажные инвентарные приспособления);

® сварочное оборудование (сварочные трансформаторы и генераторы постоянного тока, полуавтоматы для дуговой сварки в среде защитных газов, оборудование для газовой сварки и резки);

® специализированные автомашины и автоприцепы и передвижные мастерские;

® металлообрабатывающие станки и механизмы, сосредоточенные главным образом в мастерских на поточных технологических линиях и в ремонтных цехах (ножницы, прессы, шинотрубогибы, вальцы, листогибочные, сверлильные, обдирочные, заточные, токарные, фрезерные и строгальные станки);

® монтажные механизмы для разгрузочно-погрузочных и монтажных работ (автомобильные краны, краны на пневмоколесном ходу, трубоукладчики и тракторные краны).

Клещи КСИ-1 предназначенные для снятия изоляции с концов проводов сечением 0,75...4 мм² и их перекусывания.

Инструмент МБ-2 предназначен для снятия изоляции с двужильных плоских проводов сечением 0,5...4 мм² с одновременным разрезанием перемычки между ними, выполняется в виде клещей с двумя ручками. Инструмент МБ-2 для снятия изоляции.

Пресс-клещи ПК-1М (рис. 3.17, а) состоят из удлиненных рукояток 3 с вилками, двух рычагов 1 и блокирующего устройства 2. На рычагах закрепляются сменные пуансоны и матрицы. Блокирующее устройство не позволяет раскрывать клещи вовремя.

3 2 1

Рис. 3.17. Пресс-клещи ПК-1М (а).

Гидравлические монтажные клещи ГКМ (рис. 3.18) предназначены для опрессовки гильз типа ГАО с диаметром до 6 мм, гильз типа ГА и наконечников типа ТА для жил с сечениями до 25 мм².

Рис. 3.19. Ручной шиногиб: 1 — опорные швеллеры; 2 — нижняя опорная плита; 3 — шаблон- прокладка; 4, 11– прижимные приспособления; 5 – коробка; 6 — щель; 7,9 — подвижные ролики; 8— зазор; 10— верхняя плита; 12 — рычаг.

Клещи действуют на принципе перетекания и давления масла в замкнутом сосуде.

1 2 3 Рис. 3.18. Гидравлические монтажные клещи ГКМ: 1 — бугель; 2 — корпус; 3 — масляный резервуар; 4 — рукоятка насоса; 5 — матрица на штоке поршня; 6 - блок с пуансоном.

Ручные и приводные шиногибы и трубогибы предназначены для изгибания шин на плоскость и ребро, а также для изгибания труб.

Шинотрубогиб комплектуется съемными приспособлениями для шин и труб с разными сечениями и диаметрами.

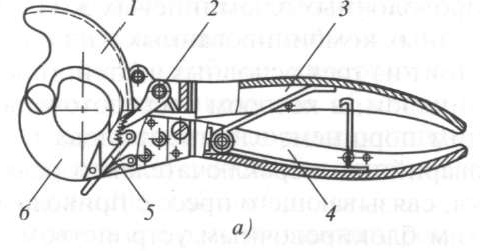

Секторные ручные ножницы (рис. 3.20) предназначены для перерезания кабелей различных марок, сечений и диаметров.
