Кран двойной тяги усл.№ 377

Регулировка крана.

В каждом тормозном положении кран № 254 должен устанавливать и автоматически поддерживать определенное давление в ТЦ:

Ø в 3-м положении – 1,0 – 1,3 кгс/см²;

Ø в 4-м положении - 1,7 – 2,0 кгс/см²;

Ø в 5-м положении – 2,7 – 3,0 кгс/см²;

Ø в 6-м положении – 3,8 – 4,0 кгс/см².

Для регулировки крана необходимо ослабить регулировочный винт и винт крепления ручки на стакане. Установить ручку крана в 3-е положение. Вращением стакана установить в ТЦ давление 1,0 – 1,3 кгс/см². Закрепить ручку крана на стакане. Перевести ручку в 6-е положение и регулировочным винтом довести давление в ТЦ до 3,8 – 4,0 кгс/см². Затем перевести ручку крана в поездное положение и убедиться в полном отпуске тормоза.

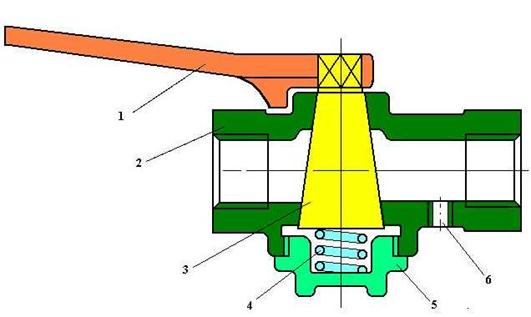

Кран двойной тяги усл.№ 377 (рис.4.17) устанавливается на трубе питательной магистрали между главными резервуарами и краном машиниста и состоит из корпуса 2, конической пробки 3 и крышки 5. Пробка 3 поджата пружиной 4. На квадрат пробки 3 надета ручка 1, которая имеет два положения: поперек трубы -закрытое (канал для прохода воздуха из ГР к крану машиниста перекрыт); вдоль трубы - поездное положение (сжатый воздух из ГР проходит в кран машиниста).
