Радиоимпульсный метод

Импульсный метод

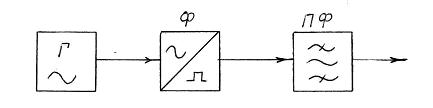

Рисунок 7.3 – Структурная схема умножителя частоты:

Г – генератор гармонических колебаний;

Ф – формирователь коротких прямоугольных импульсов ();

ПФ – полосовой фильтр. Из спектра частот полученной последовательности импульсов выделяет составляющую нужной частоты.

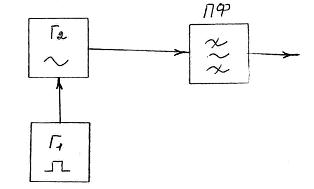

Рисунок 7.4 – Структурная схема умножителя частоты:

Г1 – импульсный генератор. Управляет (манипулирует) Г2;

Г2 – генератор, формирующий радиоимпульсы с прямоугольной огибающей.

Чтобы гармоника нужной частоты имела наибольшую амплитуду, нужно выполнить условие:

,

где - частота заполнения радиоимпульсов;

и - частота и период повторения манипулирующих импульсов.

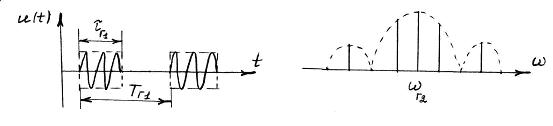

Рисунок 7.5 – Временная и спектральная диаграммы радиоимпульсов:

- длительность радиоимпульса.
