Расчеты погрешностей механической обработки. Если технологическая база не совпадает с конструкторской или измерительной, технолог вынужден производить замену размеров

Если технологическая база не совпадает с конструкторской или измерительной, технолог вынужден производить замену размеров, проставленных в рабочих чертежах от конструкторских и измерительных баз, более удобными для обработки технологическими размерами, от технологических баз.

При этом требование чертежа выполняется.

Отсюда следует, что сохранение постоянной технологической базы при обработке заготовок на различных операциях снижает погрешности взаимного расположения обрабатываемых поверхностей. Однако на практике, если возникает необходимость усложнять приспособление при сохранении баз, приходится изменять технологические базы. В этом случае необходимо выполнять соответствующие перерасчёты отклонений для всех звеньев соответствующей размерной цепи.

Итак, принцип постоянства баз заключается в том, что при разработке технологического процесса необходимо стремиться к использованию одной и той же технологической базы, не допуская без особой необходимости смены технологических баз (не считая смены черновой базы).

Принцип совмещения (единства) баз

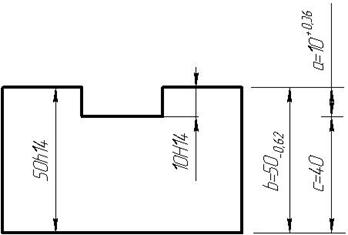

Например, при обработке паза 10Н14 удобно за технологическую базу принять основание. Но для паза верхняя плоскость является конструкторской и измерительной базами и не связана с технологической (основанием) ни обрабатываемым на данной операции размером, ни условием взаимного расположения. При работе на настроенном станке размер с сохраняется неизменным. А вот обрабатываемый размер α не может быть выдержан, так как его колебание определяется допуском размера b, выдерживаемого на предыдущей операции. Очевидно, на операционном эскизе в этом случае следует задавать технологический размер с, точность которого не зависит от предыдущей операции, а конструкторский размер a целесообразно с эскиза снять. Такой пересчет можно выполнить на основе анализа размерной цепи.

На основе изложенного следует принцип совмещения (единства) баз: при назначении технологических баз для более простого обеспечения требуемой точности обработки заготовок в качестве технологических баз следует принимать поверхности, которые одновременно являются конструкторскими и измерительными базами детали, а также используются в качестве баз при сборке изделий.

+++++++++++++++++++++++++++++++++++++++++++++++++++++
