Фазовый метод измерения фазовых координат

Позволяет значительно повысить точность измерения, за счёт использования антенн разнесённых в пространстве.

Расстояние l принято называть базой разнесения.

РПУ

a l Ф

РПУ

DD

sin(a) = DD/l

DD = l*sin(a)

j = 2*p*l*sin(a)/l

Если рассогласование a - не велико.

Главное достоинство фазового метода, это высокая точность измерения угловых координат за счёт увеличения отношения l и l.

В качестве примера: интерроферентный метод. В качестве антенн используются 2 антенны, тарелки до 20 – ти метров в диаметре.

Вывод: Фазовый метод наряду с высокой чувствительностью и точностью характеризуется худшим энергетическим потенциалом, чем метод максимума и худшей разрешающей способностью по углу, поскольку разрешающая способность зависит от ДН первичных антенн.

Методы измерения радиальной скорости движения объекта. (Доплеровский метод).

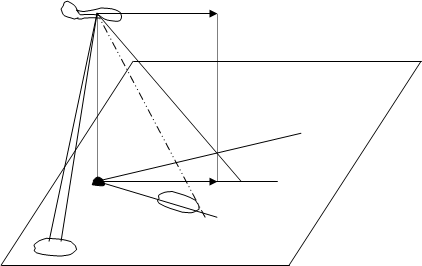

V_П

f₀

ГВЧ

f₀

ЧИ УДЧ СМ f₀ + F_Д

F_Д

F_Д = 2* V_П/l

В данном случае приведённая структурная схема соответствует непрерывному методу измерения доплеровской частоты.

Генератор Dj должен обладать достаточно высокой кратковременной стабильностью.

f₀ – не должна существенно изменятся за время запаздывания сигнала.

Такую структурную схему имеет все средства ГАИ, в больших портах (большие суда швартуются), в авиации.

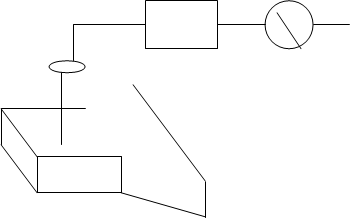

УПТ

диод (детектор)

типа рупора

Недостатки непрерывного метода: измерение доплеровской частоты, не возможно одновременное измерение дальности до объектов. При использовании не модулированного сигнала передача на частоте f₀,низкая помехоустойчивость метода.

Обеспечить одновременное измерение дальности и скорости объекта можно за счёт импульсно – когерентного метода, при котором зондируемые импульсы передатчика жёстко привязаны друг к другу по фазе, однако формирование такого сигнала весьма сложно, поэтому такие системы дороги и используются только для решения оборонных задач.
