Особенности спецификаций 10 Base 5 и 10 Base 2

Сети обоих типов строятся по принципу «общей шины». Так как используются разные виды кабеля, то отличаются допустимые длины сегментов и количества станций, которые можно подключить. Также различны и способы подключения к общему кабелю.

Пример построения сети 10Base 5 показан на рис.4.3.

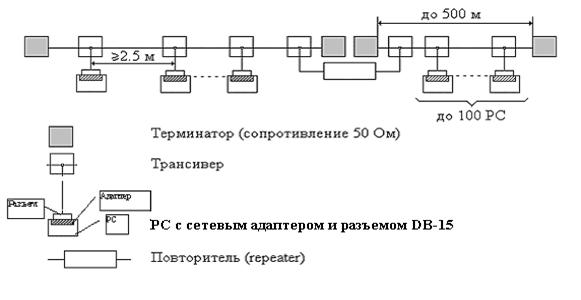

Рис. 4.3. Структура сети 10 Base 5

Терминатор – это согласующее сопротивление, по величине равное волновому сопротивлению кабеля (то есть терминаторы сопротивлением 50 Ом используются только с 50-омным кабелем). Терминатор поглощает сигнал на концах линии, препятствует его отражению и наложению на сигналы, распространяющиеся в среде кабеля.

Интерфейсныйкабель между сетевым адаптером и трансивером обозначается AUI – (Attachment Unit Interface).

AUI состоит из четырех пар проводов:

· 1 пара – передача;

· 2 пара – прием;

· 3 пара – индикация коллизий;

· 4 пара – питание трансивера (он питается от адаптера).

Трансивер (он же – приемопередатчик) выполняет следующие функции:

· прием и передача данных;

· определение коллизий в кабеле;

· Электрическая развязка между кабелем и адаптером;

· Защита адаптера и PC от больших перепадов напряжения, которые могут возникнуть в кабеле при его повреждениях посредством отключения адаптера от общего кабеля;

· Защита кабеля от некорректной работы адаптера посредством отключения его от общего кабеля. Неисправный адаптер может вести непрерывную передачу данных.

Пример построения сети 10 Base 2 показан на рис.4.4.

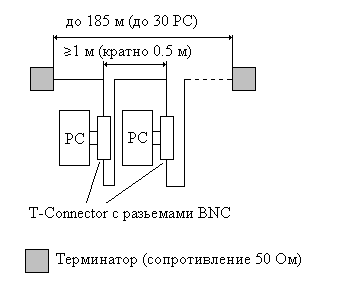

Рис. 4.4. Структура сегмента сети 10 Base 2

Удлинение сети с помощью повторителей в сетях 10 Base 2 аналогично сетям 10 Base 5 (см. рис.4.3.). На рис.4.5. показано подключение сетевого адаптера к сегменту сети 10 Base 2.

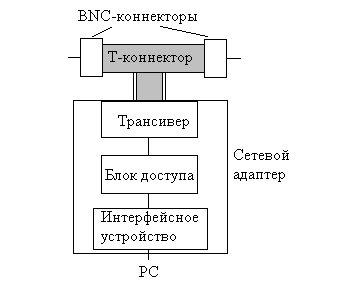

Рис. 4.5. Подключение отдельных компьютеров

Спецификация 10Base 5:

К преимуществам спецификации можно отнестихорошую защищенность от внешних помех и наличие интерфейсного кабеля, что облегчает разводку и при необходимости перемещение станций. Недостатками спецификации являются высокая цена, а также жесткость и толщина кабеля, что усложняет его прокладку и крепление.
