Пример построения структурной схемы вероятности возникновения пожара в помещении

Описание опасной ситуации

Вероятность возникновения и развития пожара в помещении Р_П (оператор «И») определяется вероятностью возникновения условий для зажигания Р_ЗАЖ («СВЛЭ»), образования горючей смеси Р_ГС («СВЛЭ») и возможным отказом систем тушения пожара Р_ОТК («СМСИН») и т. д.

Р_П – вероятность возникновения пожара

Р_заж – возникновение условий зажигания («СВЛЭ»)

Р_гс – образование горючей смеси («СЭЛЭ»)

Р_отк – отказ систем тушения пожара («СМСИН») и т.д.

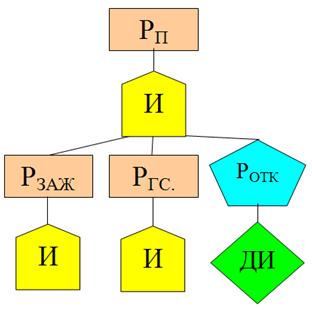

Структурная схема вероятности возникновения пожара в помещении

Пример расчёта:

Р_заж = 0,5

Р_гс = 0,2

Р_отк = 0,1

Р_П = 0,5 · 0,2 · 0,1 = 0,01
