Гидромониторные долота

Лекция №15

На практических занятиях мы с вами изучали основные моменты, связанные с потоками и струями и рассмотрели соответствующие эпюры динамического давления и поперечных потоков и т. д.

Гидромониторные долота, в отличие от долот с обычной промывкой, используют энергетические характеристики потока с целью достижения более совершенной очистки скважины.

У обычных долот буровой раствор попадает в основном на шарошки, способствуя лучшей очистке шарошек от выбуренной породы. Совершенная очистка забоя такими долотами практически не достижима.

У гидромониторных долот поток бурового раствора с помощью гидромониторных насадок, расположенных в приливах лап между шарошек, формируется в струи. Эти струи имеют направление на забой и проходят мимо шарошек. В этом случае можно получить более интенсивную очистку забоя скважины.

Гидромониторные насадки закрепляются в специальных корпусах с элементами крепления и герметизации. Вся эта конструкция носит название «гидромониторный узел».

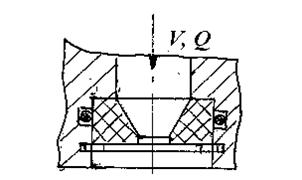

Наиболее простой гидромониторный узел конструктивно выглядит так (рис.61). Насадки выполняются либо минералокерамические, либо твердосплавные.

Рис.61
