Выравнивание многострочного текста

Режим выравнивания управляет размещением многострочного текста относительно его точки вставки, а также направлением его распространения. Выравнивание текста производится относительно левой и правой границ текстовой рамки. Текст может распространяться от середины, верхней или нижней границы абзаца. Существуют девять вариантов настроек выравнивания многострочного текста. Если длина отдельного слова текста больше ширины абзаца, то слово не переносится, а выходит за границы абзаца.

Имеется возможность проставления различных типов размеров, которые можно форматировать путем задания размерных стилей или редактирования отдельных размерных объектов.

Нанесение размеров является важным этапом в разработке конструкторской документации.

Размеры можно создавать для разных типов объектов, которые могут быть ориентированы разным образом. Существуют следующие основные типы нанесения размеров.

■ Линейный

■ Радиальный (радиус и диаметр)

■ Угловой

■ Ординатный

■ Длина дуги

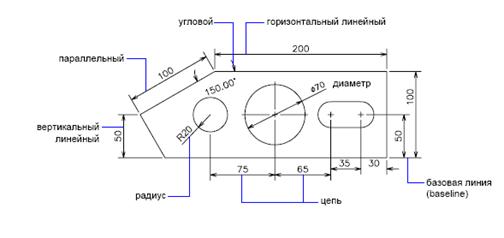

Линейные размеры могут быть горизонтальными, вертикальными, параллельными, повернутыми, базовыми или в виде цепей. Некоторые примеры приведены на рисунке.

Для упрощения организации рисунка и изменения масштаба размера рекомендуется создавать размеры на листах, а не в пространстве модели.
