Размерные элементы

Создание размера

1 Создайте слой, предназначенный для размеров, и сделайте его текущим.

2 В левом нижнем углу окна приложения выберите вкладку "Лист".

3 Щелкните меню "Размеры" и выберите команду размера.

4 Следуйте подсказкам команды.

Командная строка: РЗМЛИНЕЙНЫЙ, РЗМРАДИУС, РЗМУГЛОВОЙ

Здесь перечисляются элементы, составляющие размеры, и даются их краткие описания.

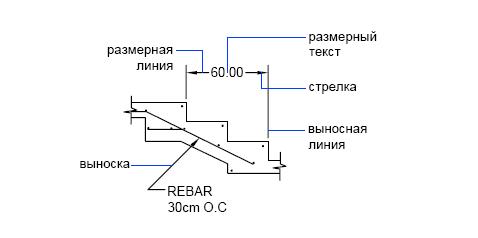

Размеры содержат в себе следующие элементы: размерный текст, размерные линии, выносные линии и стрелки.

Размерный текст указывает величину размера. Размерный текст может включать в себя различные специальные обозначения в виде префиксов и суффиксов, а также допуски.

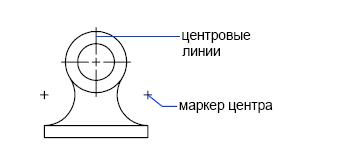

Размерные линии графически показывают величину размера и его ориентацию на рисунке. В случае углового размера размерная линия представляет собой дугу. Стрелки ограничивают размерную линию и изображаются на ее концах. Пользователь может задавать размеры и форму стрелок, а также использовать другие обозначения, такие как засечки и точки. Выносные линии проводятся от объекта к размерной линии. Маркер центра имеет вид крестика для обозначения центра круга или дуги. Центровые линии исходят из маркера центра и имеют разрывы в точке центра.
