Расчет

Задание нагрузок

Функции задания нагрузок содержатся в разделе Загружения инструментальной панели (рис. 1.2.9).

Рис. 1.2.9. Раздел Загружения инструментальной панели препроцессора

Режим задания нагрузок включает функции, обеспечивающие автоматическое формирование собственного веса конструкции, задание динамических и статических нагрузок различного вида на узлы и элементы схемы, сохранение назначенных нагрузок в виде схем загружений или групп нагрузок.

Зададим нагрузки на учебную расчетную схему в виде двух загружений:

Загружение 1 – описывает постоянную нагрузку на перекрытиях и покрытиях и собственный вес колонн, которые задаются как равномерно распределенная нагрузка на ригели – 4.36 т/м, и равномерно распределенная нагрузка на колонны – 0.66 т/м. Нагрузки задаются по направлению оси Z общей системы координат;

Загружение 2 – описывает временную с пониженным нормативным значением нагрузку. Задается аналогично загружению 1, но с другими значениями нагрузок – соответственно 3.57 и 0.54 т/м.

Для задания этих нагрузок воспользуемся следующими кнопками инструментальной панели:

ввод нагрузок на стержневые элементы;

очистка текущего загружения или группы;

запись загружения.

Для ввода нагрузок необходимо выполнить следующие операции:

Ä нажать кнопку задания нагрузок на стержневые элементы и задать в открывшемся диалоговом окне (рис. 1.2.10) вид, направление и значение первой нагрузки;

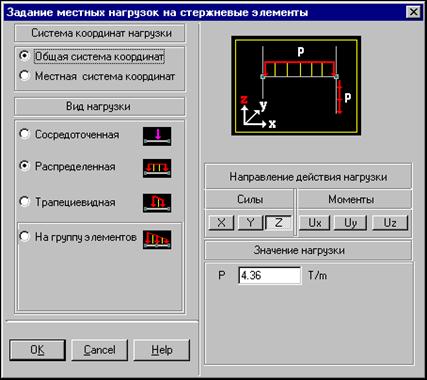

Рис. 1.2.10. Диалоговое окно Задание местных нагрузок на стержневые элементы

Ä нажать кнопку ОК в диалоговом окне;

Ä выбрать на схеме элементы, которым назначается нагрузка;

Ä нажать кнопкув инструментальной панели режима Загружения;

Ä повторить описанные выше действия для второго вида нагрузки первого загружения.

Если активизировать фильтр отображения распределенных нагрузок , то введенные нагрузки будут показаны на расчетной схеме. При включенном фильтре визуализации значений нагрузки рядом с нагрузкой будет показано ее значение.

Фрагмент расчетной схемы с отображением заданных нагрузок показан на рис. 1.2.11.

Для записи загружения надо нажать кнопку в инструментальной панели. В диалоговом окне Сохранить загружение ввести имя загружения и нажать кнопку ОК. Ввод имени не является обязательным, но эта информация позволяет лучше ориентироваться при анализе исходных данных и результатов расчета. Номер загружению будет присваивается автоматически (с согласия пользователя), о чем сообщается в специальном окне.

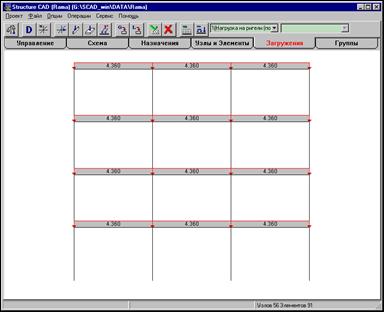

Рис. 1.2.11. Отображение нагрузок на фрагменте расчетной схемы

Перед тем, как ввести следующее загружение, воспользуйтесь операцией – очистка текущего загружения. При ее выполнении происходит очистка схемы от нагрузок текущего загружения. После этого можно готовить новое загружение. Если при записи загружения ему присвоить номер ранее созданного, то оно будет записано вместо него.

Для завершения ввода текущего загружения его необходимо сохранить (записать в проект). В противном случае загружение не будет учтено при выполнении расчета.

Введенных данных достаточно, чтобы выполнить расчет учебной схемы. Для этого нам необходимо вернуться в Дерево проекта. Активизируем закладку Управление в инструментальной панели и нажмем кнопку Выйти в экран управления проектом (Дерево проекта).

В группе функций Расчет установим курсор в позицию Линейный и нажмем левую кнопку мыши. Если позиция Линейный имеет вид (“выполнение невозможно”), то расчет недоступен (рис. 1.2.12).

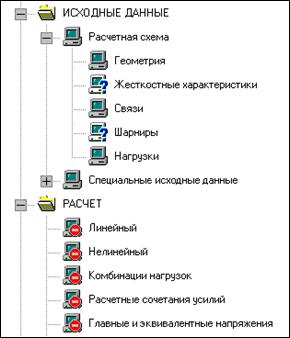

Рис. 1.2.12. Фрагмент Д ерева проекта

Причиной этого, как правило, является полное или частичное отсутствие обязательных исходных данных. К ним относятся: нагрузки, жесткостные характеристики и, конечно, описание геометрии расчетной схемы. В тех случаях, когда данные отсутствуют или заданы не для всех элементов схемы (последнее касается жесткостей), пиктограмма соответствующей ветви Дерева проекта в разделе Расчетная схема содержит вопросительный знак . Если функция недоступна (например, назначение комбинаций загружений до ввода самих загружений), то ее пиктограмма в Д ереве проекта включает знак “выполнение невозможно” – . Все доступные на текущем шаге работы функции помечаются пиктограммой “действие доступно” – .

Рекомендуем перед выполнением расчета “пройтись” по Дереву проекта и убедиться в том, что все исходные данные, которые необходимо задать для расчета, действительно введены и попали в проект. В противном случае нужно вернуться к соответствующей функции подготовки данных и ввести недостающую информацию.

Так как нами создана новая схема, то перед выполнением расчета автоматически выполняется операция сохранения проекта.

Не будем подробно останавливаться на функциях управления расчетом (они рассматриваются в главе 6). Дождемся сообщения о том, что процессор (рис. 1.2.13) завершил расчет и перейдем к анализу результатов.

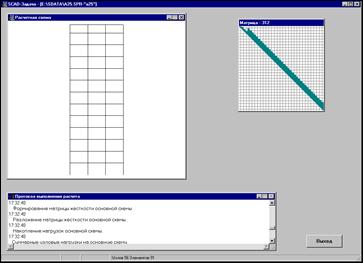

Рис. 1.2.13. О кно Процессора

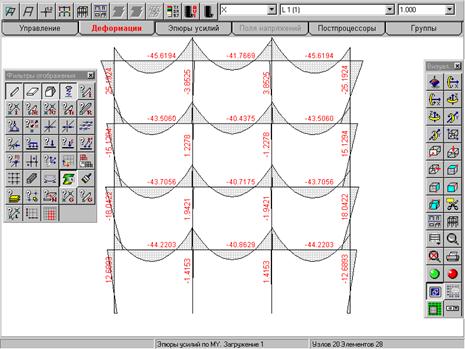

После завершения расчета и указания на кнопку Выход в окне процессора управление передается Дереву проекта. Если расчет завершился успешно, а мы надеемся на такой результат, так как неоднократно считали учебную задачу, то следующим шагом будет графический анализ полученного решения. Установим курсор в позицию Графический анализ раздела Результаты дерева проектови нажмем левую кнопку мыши. При этом активизируется окно постпроцессора (рис. 1.2.14), инструментальная панель которого содержит различные функции отображения результатов расчета.
