Ввод жесткостных характеристик элементов

Работа с таблицами

Для ввода табличной информации в диалоговых окнах используются универсальные таблицы. При вводе числовых данных в таблицы необходимо соблюдать следующие правила:

· разделителем дробной и целой частей числа является точка;

· при вводе чисел с плавающей запятой можно пользоваться экспо­ненциальной формой представления, например, 3е-5;

· после завершения ввода числа следует нажать клавишу Enter, после чего поле ввода перейдет к следующей ячейке таблицы;

· в тех случаях, когда в диалоговом окне для ввода используются две таблицы (рис. 1.2.2), переход к следующей таблице осуществляется нажатием клавиши табуляции – Tab;

· введенную в таблицу информацию можно сохранить в сис­тем­ном буфере (clipboard), для этого следует выделить стро­ки с сохраняемой информацией и нажать клавиши Ctrl+Ins;

· информация в таблицу может быть перенесена из систем­ного буфера, для этого нужно выделить строки, в которые вводится информация, и нажать клавиши Shift+Ins;

· для удаления или очистки нескольких строк (блока) или вставки новой строки следует:

Ä установить курсор на номер первой строки блока, нажать левую кнопку мыши и, не отпуская, протянуть до нужной строки (строки блока будут отмечены);

Ä нажать правую кнопку мыши (курсор при этом должен находиться в поле таблицы) и вызвать меню;

Ä выбрать в меню необходимую операцию (Удалить блок, Очистить блок, Вставить строку);

При задании параметров рамы предполагается, что введенные значения жесткостных характеристик колонн назначаются всем колоннам. Аналогично назначаются жесткости всем ригелям. Для ввода жесткостных характеристик колонн нажмем на кнопку Колонны и выполним операции назначения в появившемся многостраничном диалоговом окне Жесткости стержневых элементов (рис. 1.2.4). На первой странице этого окна (Выбор типа жесткости) следует активизировать опцию Параметрические сечения, т.е. жесткостные характеристики элементов будут вычисляться автоматически в зависимости от формы и размеров заданного сечения.

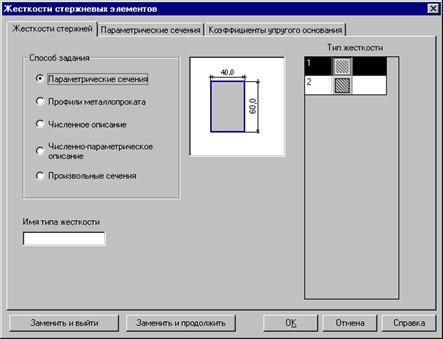

Рис. 1.2.4. Диалоговое окно Жесткости стержневых элементов

После этого укажем на закладку Параметрические сечения и зададим характеристики сечения колонн (рис. 1.2.5).

Порядок работы следующий:

Ä из списка Материал выбрать марку бетона, например, В15;

Ä нажать на кнопку с изображением сечения колонны, в данном случае – прямоугольник;

Ä ввести размеры сечения в полях ввода;

Ä для контроля введенных данных нажать кнопку Контроль;

Ä если назначения корректны – нажать кнопку ОК (окно закрывается);

После выполнения последней операции управление вновь перейдет к диалоговому окну задания параметров рамы (рис. 1.2.2). Нажмем кнопку Ригели и выполним описанные выше действия для назначения жесткостных характеристик ригелей. Обратите внимание на рис. 1.2.3 – ригели в отличие от колонн имеют тавровое сечение.

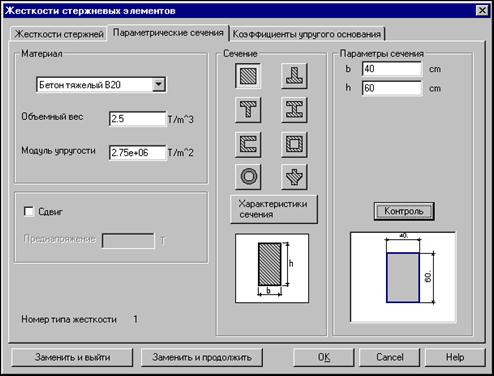

Рис. 1.2.5. Страница Параметрические сечения
