Рис. 1. Симметрии при изображении окружности.
| Для начала перейдем к канонической системе координат, в которой центр окружности совпадает с началом координат. Тогда можно заметить, в силу симметрии окружности относительно прямых разделяющих октанты, что достаточно построить растровое представление в одном октанте, а затем с помощью симметрий получить изображения в других октантах. Будем пользоваться заданием окружности в виде неявной функции: x2+y2 - R2=0 Пусть f(x,y)= x2+y2 - R2 Будем рисовать кусок окружности в 4 октанте, начиная с точки (-R,0) Пусть R Î N, тогда f(x,y) Î Z для x Î Z, y Î Z. Пусть функция plot8 (x,y) изображает все 8 точек, полученных из (x,y) с помощью симметрий. |
Алгоритм Брезенхема. [Bresenham, 1977]
Будем рассуждать подобно алгоритму Брезенхема для отрезков (с соответствующими поправками на 4 октант). Из двух возможных пикселов в 4 октанте (соответствующих вертикальному и диагональному смещениям, см. Рис. 4) будем выбирать тот, расстояние от окружности до которого меньше.
Рис. 2. Приближенное сравнение расстояний.
Рис. 3. Расстояния до окружности.
| Для того, чтобы выбрать один из двух возможных пикселов, будем сравнивать расстояния от них до окружности, где расстояние меньше - тот пиксел и будет искомым. В примере на Рис. 3 сравниваются расстояния от точек S и Dдо окружности с радиусом R.Из евклидовой метрики получаем:
DRs=
DRd=
Но вычисление квадратного корня - вычислительно трудоемкая операция, поэтому при достаточно больших Rмы будем заменять сравнение расстояний сравнением приближенных значений их квадратов (см. Рис. 2):
Уменьшим два слагаемых на приблизительно одинаковые величины:
 ,получим:
1) D ближе к окружности, чем S Û
(xs)2 + (ys)2 +(xd)2 + (yd)2 - 2*R2 > 0
2) S ближе к окружности, чем D Û
(xs)2 + (ys)2 +(xd)2 + (yd)2 - 2*R2 < 0
| ||

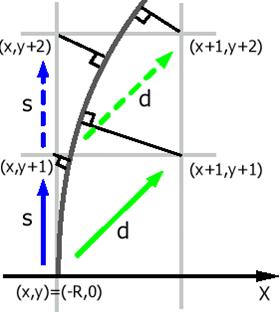

Рис. 4. Алгоритм Брезенхема.
| Пусть (x,y) - текущий пиксел. Обозначим FS=f(x,y+1)= x2+(y+1)2 - R2 >0 Fd=f(x+1,y+1)= (x+1)2+(y+1)2 - R2 <0 F= FS+Fd DF(s) = (DFпри переходе s: (x,y)->(x,y+1)) = f(x,y+2)+ + f(x+1,y+2) - f(x,y+1) - f(x+1,y+1)=4y+6 DF(d) = (DFпри переходе d: (x,y)->(x+1,y+1)) = f(x+1,y+2) + f(x+2,y+2) - f(x,y+1) - f(x+1,y+1)=4x+4y+10 | ||
Тогда из двух возможных смещений d и s мы выберем:
1) F=FS+Fd > 0 Û FS > -Fd,т.е. (x+1,y+1) ближе к окружности,чем (x,y+1):
d: Переходим в (x+1,y+1) и придаем соответствующие приращения F, DF(s), DF(d)
F=F+DF(d); DF(s)=DF(s) +4; DF(d)=DF(d) + 8;
2) F=FS+Fd < 0 Û FS < -Fd,т.е. (x,y+1) ближе к окружности,чем (x+1,y+1):
s: Переходим в (x,y+1) и придаем соответствующие приращения F, DF(s), DF(d)
F=F+DF(s); DF(s)=DF(s) +4; DF(d)=DF(d) + 4;
Если мы начинаем из (-R,0), то начальные значение будут следующими:
F = FS + Fd = ((-R)2+12 - R2)+ ((-R+1)2+12 - R2) = 1+(-2*R+1+1)=3-2*R;
DF(s)=4*0+6=6;
DF(d)=4*(-R)+4*0+10=10 - 4*R;
Легко видеть, что в алгоритме все величины, связанные с F, кроме F начального, будут кратны 2. Но, если мы поделим все эти величины на 2 (в дальнейшем, значения всех величин уже понимаются в этом смысле), то Fнач = 1/2+1-R. Т.к. приращения F могут быть только целочисленными, то F=1/2+T, где TÎ Z; т.е. если отнять 1/2 от всех значений, то знак F не изменится для всех T, кроме T =0. Для того, чтобы результат сравнения остался прежним, будем считать, что F=0 теперь соответствует смещению s.
Алгоритм:
x=-r;
y=0;
F=1-r;
dFs=3; // DF(s)
dFd=5-2*r; // DF(d)
while (x+y <=0)
{
plot8 (x,y);
if(F>=0)
{
// d: Диагональное смещение
F+=dFd;
x++; y++;
dFs+=2;
dFd+=4;
}
else
{
// s: Вертикальное смещение
F+=dFs;
y++;
dFs+=2;
dFd+=2;
}
}
Размерность вычислений этого алгоритма (т.е. отношение максимальных модулей значений величин, с которыми он оперирует к модулям исходных данных (в данном случае R)) равна 2.
Алгоритм Кузьмина. [Kuzmin, 1990]
Быстрее, использует всего 3 переменные и имеет размерность вычислений 1. Данный алгоритм фактически является модификацией алгоритма Брезенхема и получен из него делением соответствующих переменных еще раз на 2, что привело к необходимости использовать понятие четности для определения точки старта. Подробнее смотри [Kuzmin, 1990].
Алгоритм:
x=R;
y=0;
e=-R/2;
if(R & 1) { e--; goto odd; }
even:
plot8(x,y);
if(y>=x) return;
e+=y++;
if(e>=0) e-=--x;
odd:
plot8(x,y);
if(y>=x) return;
e+=++y;
if(e>=0) e-=--x;
goto even;
