Системы и схемы водоотведения

Резюме

Авторская проверка - это процесс критической оценки собственной работы. Обычно только что построенную диаграмму вначале подвергают критике и комментированию. Затем пытаются построить альтернативные декомпозиции, которые могли бы лучше выразить нужную информацию. Даже если альтернативные декомпозиции хуже исходного, они часто проливают свет на новые факты путем объединения и разъединения функций и данных. В конце после сравнения диаграммы с родительской и другими связанными диаграммами в нее, а также при необходимости в родительскую и другие связанные диаграммы вносятся все необходимые изменения.

Системой водоотведения города называется комплекс инженерных сооружений, предназначенных для сбора, удаления и очистки сточных вод, образующихся в результате жизнедеятельности людей и на промышленных предприятиях.

Классификация сточных вод

В результате использования воды человеком в быту и на производстве и при транспортировании отходов она изменяет свои физические и химические свойства и образует сточную жидкость.

По происхождению и характеру загрязнения все сточные воды городов и населенных пунктов, а также промышленных предприятий можно разделить на три группы: бытовые (хозяйственно-фекальные); производственные, атмосферные (дождевые).

Бытовые сточные воды образуются из вод, поступающих от раковин, умывальников, ванн, кранов, а также из бань, прачечных, душевых и воды от мытья полов (хозяйственные воды). Основную массу загрязнений составляют органические вещества растительного и животного происхождения, содержащие биогенные элементы такие как: углерод, азот, фосфор, сера и др.

Производственные сточные воды крайне многообразны по составу и концентрации загрязнений. Загрязнителями производственных сточных вод являются отходы и потери производства.

Производственные сточные воды по их составу можно разделить на три группы: содержащие преимущественно минеральные загрязнения, органические соединения, смешанные загрязнения (органические и минеральные).

Атмосферные (дождевые) воды образуются от выпадения дождя (или таяния снега) и загрязняются отбросами, имеющимися на поверхности территории города или промышленного предприятия.

Атмосферные сточные воды в городах, как правило, содержат минеральные, органические загрязнения.

Под системой водоотведения населенного пункта подразумевают комплекс сооружений, предназначенных для отведения сточных вод и их очистки (рис. 1.).

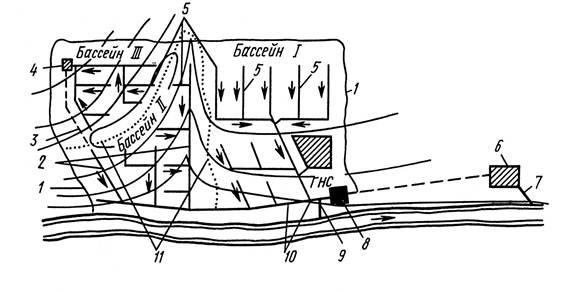

Рис. 1. Система водоотведения города:

1 – граница города; 2 – коллекторы; 3 – напорный трубопровод; 4 – насосная станция; 5 – уличная сеть; 6 – очистные сооружения; 7 – выпуск в водоем; 8 – главная насосная станция; 9 – аварийный выпуск; 10 – главный коллектор; 11 – границы бассейнов канализования.

Система водоотведения состоит из следующих основных элементов: внутренних водоотводящих устройств зданий, наружной водоотводящей сети, насосных станций, напорных водоводов, сооружений для очистки сточных вод и утилизации осадков и выпусков в водоем.

Внутренние водоотводящие устройства зданий предназначены для приема сточных вод и отведения их за пределы здания. Устройства состоят из приборов(раковин, умывальников, моек, ванн, унитазов, писсуаров, трапов и др.), из сети отводящих труб, стояков и выпусков до дворовой водоотводящей сети.

Наружной водоотводящей сетью называют сеть трубопроводов, отводящих сточные воды самотеком к насосным станциям или на очистные сооружения. В зависимости от назначения и места укладки различают: внутриквартальную сеть, принимающую сточные воды от отдельных зданий и проложенную в пределах квартала; уличную водоотводящую сеть, принимающую сточные воды от внутриквартальных дворовых сетей и положенную по уличным проездам. Уличная сеть объединяется одним или несколькими коллекторами.

Водоотводящая сеть, расположенная в пределах одного дворового участка и объединяющую выпуски из отдельных зданий, называют дворовой.
