Сеть, прокладываемую внутри квартала и объединяющую выпуски из зданий, квартала, называют внутриквартальной

Заканчивается дворовая (внутриквартальная) сеть контрольным колодцем КК. В местах присоединения выпусков к сети устраивают колодцы, которые предназначены для наблюдения за исправной работой сети и ее прочистки в случае засорения.

Сеть, расположенную в пределах фабрично-заводской площадки, принимающую сточные воды от цехов и зданий, называют заводской. Система канализационных трубопроводов, уложенных по улицам и проездам и принимающая сточные воды из дворовых и внутриквартальных сетей, называют уличной.

На промышленных предприятиях для приема сточных вод устраивают специальные приемники в виде воронок, трапов, лотков, которые устанавливают непосредственно у аппаратов и машин.

Наружную сеть в зависимости от местоположения на территории объекта называют дворовой, внутриквартальной, заводской, уличной.

Коллектором называют участок канализационного трубопровода, собирающего сточную жидкость с двух или нескольких уличных трубопроводов. Различают коллекторы бассейна водоотведения, главный коллектор. Крупные коллектора называют каналами.

При больших заглублениях самотечной водоотводящей сети в пониженных метах устраивают насосные станции для подъема сточных вод на более высокие отметки или перекачивания их на очистные сооружения.

Трубопровод (канал), предназначенный для отведения очищенных сточных вод в водоем, называют выпуском. Выпуски устраивают также на коллекторах перед насосной станцией для сброса сточных вод в водоем без очистки в случае аварии на насосной станции; эти выпуски называют аварийными.

Участок сети, проложенной с резким переломом в вертикальной плоскости и работающий полным сечением под гравитационным напором, называют дюкером.

Сеть, предназначенную для отведения бытовых вод, называют сетью бытовой системы водоотведения. Загрязненные производственные воды отводятся в сеть бытовой системы водоотведения, если они не оказывают вредного воздействия на процессы очистки, в противном случае для их отвода устраивают специальную сеть производственного водоотведения. Сеть, предназначенную для отвода атмосферных вод, называют ливневой сетью или водостоками.

Специфика, свойства, состав и концентрация загрязнений сточных вод определяют систему водоотведения, которая должна отвечать требованиям экономически оправданных технологий и схем очистки воды и условиям охраны природы. В соответствии с этими требованиями применяют следующие системы водоотведения:

Общесплавная система предусматривает отвод всех видов сточной жидкости на очистные сооружения по единой сети трубопроводов. В этом случае бытовые, производственные органогенного происхождения и атмосферные стоки сплавляются по единой системе трубопроводов на очистные сооружения.

Раздельная система – каждый вид сточных вод отводится на очистные сооружения по отдельным сетям. В этом случае устраивается не менее двух сетей. В зависимости от степени дифференцирования сточных вод различают: полную раздельную систему, в которой все виды сточных вод отводятся на обработку по самостоятельным сетям; неполную раздельнуюсистему, которая отличается от полной по принципу отвода атмосферных вод по кюветам и открытым лоткам; полураздельную систему, отличающуюся от полной раздельной устройством, обеспечивающим частичный отвод первых порций наиболее загрязненных атмосферных вод в сеть, отводящую бытовые сточные воды. Отвод менее загрязненных атмосферных вод производится по лоткам, кюветам и канавам.

Комбинированная система связана с расширением городов и населенныхпунктов,имеющих общесплавную систему водоотведения. Часть существующих коллекторов при этом используют для отвода бытовых и производственных стоков, а атмосферные стоки отводят по новым выстроенным коллекторам.

Система канализации промышленного предприятия выбирается в зависимости от: количества и состава производственных сточных вод, возможности повторного использования производственных сточных вод.

Схемы водоотведения населенных пунктов и ее элементы

Схема водоотведения разрабатывается на основании принятой системы и является конкретным технически и экономически обоснованным решением по выбору и размещению комплекса инженерных сооружений для приема, транспортирования, очистки и выпуска их в водоем или передачи для последующего использования в сельском хозяйстве и промышленности.

На генплане населенного пункта или города выделяется бассейн водоотведения (рис.2.), наносятся трассы основных коллекторов, уличной сети, места расположения насосных станций, очистных сооружений и выпусков.

Выбор схемы водоотведения обусловлен рельефом местности, местом расположения очистных сооружений и поверхностного водоема, расходом сточных вод, требованиями утилизации сточных вод и повторного их использования, отводом и очисткой поверхностного стока.

В соответствии с существующими требованиями применяют следующие схемы водоотведения:

перпендикулярная (рис 2.,а), при которой коллекторы отдельных бассейнов водоотведения, если нет обратных уклонов, трассируют по наикратчайшему пути - перпендикулярно водоему. Такую схему применяют при отводе атмосферных вод. При необходимости очистки отводимых вод эту схему легко переделать на пересеченную;

пересеченная (рис. 2.,б), имеет самое широкое распространение, если территория объекта понижается в сторону водоема;

веерная или параллельная (рис. 2.,в), при которой коллекторы бассейнов водоотведения направлены под углом или параллельно друг другу и по отношению к водоему и перехватываются главным коллектором, отводящим сточные воды на очистные сооружения. Схему применяют при крутых склонах к реке в целях уменьшения уклонов труб, а следовательно, и скорости движения воды в коллекторах;

радиальную (рис.2., г), применяют при отводе сточных вод отдельных районов самостоятельными коллекторами трубопроводов и при разбросанных нескольких площадок очистных сооружений. Коллекторы бассейнов водоотведения имеют радиальное направление от центра населенного пункта к его периферии, каждый район города имеет независимую сеть с самостоятельным главным и отводящим коллекторами и с отдельными очистными сооружениями. Эта схема удобна тем, что при расширении застройки города или населенного пункта не требуется перестройка действующих коллекторов;

зонную (рис.2., д), применяют при расположении объекта на территории с террасами или холмистым рельефом. По этой схеме населенный пункт разбивают на зоны с самостоятельными сетями, и сточные воды нижней зоны перекачиваются в главный или отводящий коллектор верхней зоны, идущий на очистные сооружения. От отдельных объектов сточные воды отводятся самотеком.

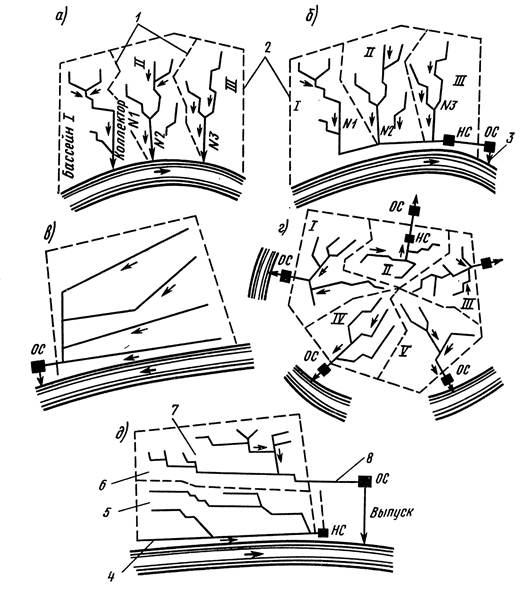

Рис. 2. Схемы канализационных сетей населенных пунктов:

1 – границы бассейна; 2 – границы канализования; 3 – выпуск; 4 – главный коллектор нижней зоны; 5 – парковый коллектор; 6 – главный коллектор верхней зоны; 7- северный коллектор; 8 – отводной канал.
