ТЕМА 4. СРЕДСТВА ИЗМЕРЕНИЙ
Средство измерений – техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени.
Измерительное устройство – часть измерительного прибора (установки или системы), связанная с измерительным сигналом и имеющая обособленную конструкцию и назначение.
Показывающее устройство средства измерений – совокупность элементов средства измерений, которые обеспечивают визуальное восприятие значений измеряемой величины или связанных с ней величин.
Указатель средства измерений – часть показывающего устройства, положение которой относительно отметок шкалы определяет измерительное устройство показания средства измерений.
Шкала средства измерений – часть показывающего устройства средства измерений, представляющая собой упорядоченный ряд отметок вместе со связанной с ними нумерацией (рисунок 4.1).

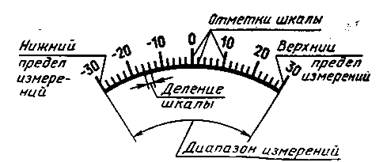

Рисунок 4.1 – Шкала средства измерений
Отметки на шкалах могут быть нанесены равномерно или неравномерно. В связи с этим можно выделить следующие виды шкал:
1) равномерная – шкала, длина делений которой не изменяется (рисунок 4.1);
2) практически равномерная – шкала, длина делений которой отличается друг от друга не более чем на 30 % и имеет постоянную цену делений;
3) неравномерная – шкала, длина делений которой отличается друг от друга более чем на 30 % и (или) имеет непостоянную цену делений;
4) существенно неравномерная – шкала с сужающимися делениями, для которой значение выходного сигнала, соответствующее полусумме верхнего и нижнего пределов диапазона изменений входного (выходного) сигнала, находится в интервале между 65 и 100 % длины шкалы, соответствующей диапазону изменений входного (выходного) сигнала;
5) степенная – шкала с расширяющимися или сужающимися делениями, отличная от шкал, указанных выше.
Деление шкалы – промежуток между двумя соседними отметками шкалы средства измерений (рисунок 4.1).
Длина деления шкалы – расстояние между осями (или центрами) двух соседних отметок шкалы, измеренное вдоль воображаемой линии, проходящей через середины самых коротких отметок шкалы.
Цена деления шкалы – разность значения величины, соответствующих двум соседним отметкам шкалы средства измерений.
Диапазон измерений средства измерений – область значений величины, в пределах которой нормированы допускаемые пределы погрешности средства измерений (рисунок 4.1).
Значения величины, ограничивающие диапазон измерений снизу и сверху (слева и справа) называют соответственно нижним и верхним пределами измерений (рисунок 4.1).
