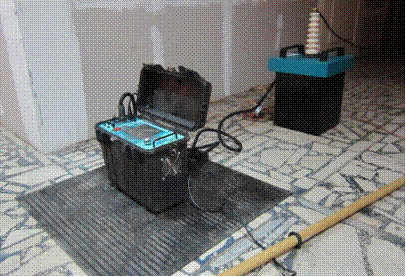

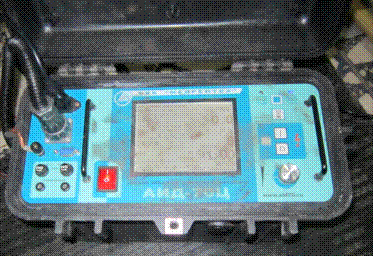

А.1.4.4 Диагностирование изоляции обмотки статора повышенным выпрямленным напряжением с измерением тока утечки по фазам

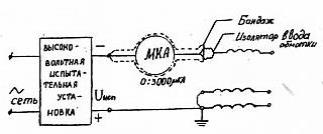

Рисунок А.1.1 – Схема подключения микроамперметра на стороне ВН испытательной установки

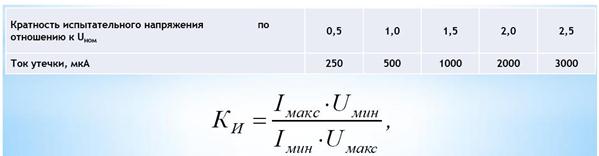

Таблица А.1.3 – Допустимые значения тока утечки

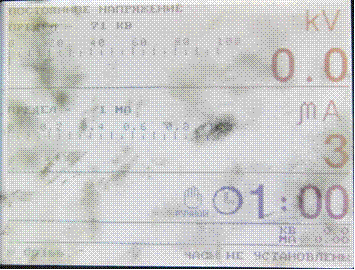

Оценку результатов диагностирования необходимо производить по кривой зависимости тока утечки от испытательного напряжения, которая не должна иметь крутого изгиба, а также по коэффициенту нелинейности, который для электродвигателей мощностью до 5000 кВт включительно должен быть не более 1,2

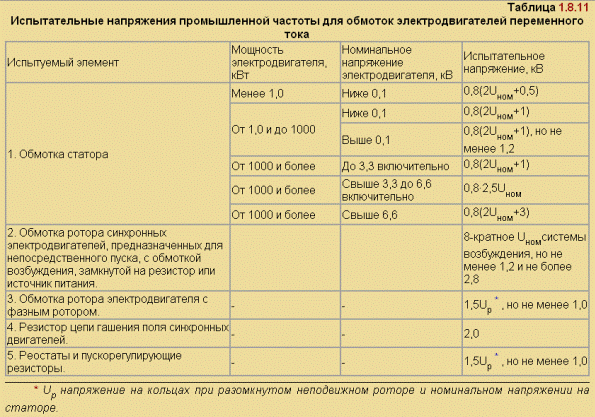

4. Испытание повышенным напряжением промышленной частоты. Значения испытательных напряжений приведены в табл.1.8.11. Продолжительность приложения испытательного напряжения 1 мин.

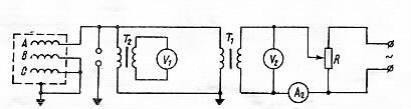

Рисунок А.1.6 – Схема испытания повышенным напряжением переменного тока

Для испытания обмоток СД собирается испытательная схема согласно рисунку А.1.6.
