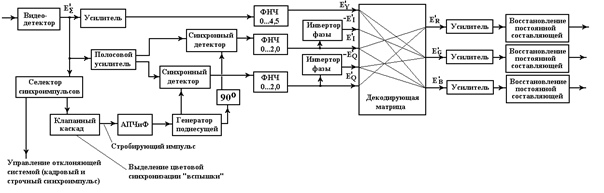

Декодер NTSC

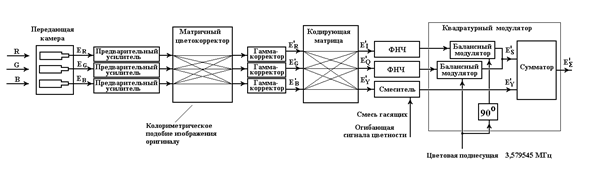

Кодер NTSC

Матричный цветокорректор – приведение цветов в соответствие с основными цветами .

Гамма-корректор компенсация искажений нелинейности.

Кодирующая матрица - .

Разделение на яркостной и цветоразностные сигналы осуществляется по формулам:

Полосовой усилитель – выделение спектра сигналов цветности.

Синхронный детектор – выделение .

Клапанный каскад – выделение сигнала цветовой синхронизации.

АПЧ и Ф – берет сигнал генератора поднесущей (3.58) и его же подстраивает по сигналам «вспышки».

«Вспышка» - 8 – 10 периодов колебаний поднесущей на задней площадке строчного гасящего импульса.

Достоинства:

1. Высокая четкость излучения.
2. Легкое разделение цветоразностных сигналов (без УЛЗ).

Недостатки:

1. Чувствительность к фазовым искажениям.
2. Чувствительность к амплитудно-частотным искажениям (изменение насыщенности участков изображения).
3. Требуется высокое качество аппаратуры.

Система PAL – одновременная совместимая система с квадратурной модуляцией цветовой поднесущей со строчно-переменной фазой.

- перемена фазы на 180^о сигнала

- модуляция осуществляется сигналами 0,493 Е_B-Y и 0,877 E_R-Y

Результирующие сигналы имеют амплитудную и фазовую модуляцию

(амплитуда сигнала цветности определяет насыщенность, фаза – цветовой тон).

Для восстановления поднесущей на задней площадке строчного гасящего импульса передает «вспышка» поднесущей (10 периодов).

Спектр

E_Y t₀ F_зв

E_R-Y

E_B-Y

1,3 1,3

4,43

6,5

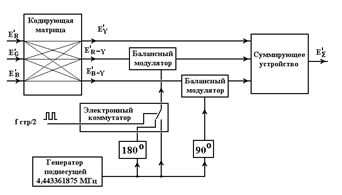

Кодер PAL

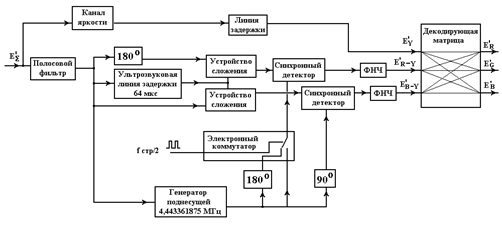

Декодер PAL

УЗЛ (64 мкс) – 1 строка.

Полосовой фильтр – (2,6 МГц) на сигнал цветности.

Для правильного детектирования необходимо совпадение фаз опорного сигнала с сигналом цветности, поэтому применяют – фазоинверторы.

Синхронизация генератора поднесущей декодера через схему цветовой синхронизации.

Достоинства:

1. Нет помех от поднесущей на неокрашенных участках (поднесущая не передается).
2. Нечувствительнен к фазовым искажениям.
3. Малая чувствительность к «асимметрии» полосы пропускания канала цветности.
4. Повышенное соотношение сигнал/шум за счет удвоенной амплитуды сигнала
5. Уменьшение «перекрестных» искажений между E_Y и E_R-Y(E_B-Y).

Недостатки:

1. Понижение четкости из-за усреднения сигнала цветности в двух последующих строках.

PAL + (ведутся регулярные передачи)

Совместима с PAL.

Передача формата 16: 9

При передаче широкоэкранного изображения (ТВЧ) вверху и внизу экрана

черные полосы.

При этом число строк уменьшается, теряется вертикальная четкость (используется 432 строки вместо 576).

В специальном кодере PAL+ осуществляется преобразование в сигнал «Letterbox» (с черными полосами) в сигнал вертикальной поддержки «Helper» - содержащий информацию о недостающих строках.

Сигнал «Helper» занимает 72 строки в поле (36 сверху + 36 снизу) и 144 строки в кадре.

Передается в местах черных полос.

При формировании сигнала «Helper» используется амплитудная модуляция с частичным подавлением верхней боковой полосы.

Для уменьшения заметности на обычных экранах сигнал «Helper» передается на уровне черного с амплитудой < 150 мВ.

В телевизоре ® декодер PAL+ и кинескоп 16: 9.

Сигнал PAL+ демодулируется: сигнал яркости, сигнал цветности (цветоразности), сигнал «Helper».

Преобразуется в 576 строчный сигнал.

Телевизор может работать с сигналами 16: 9 и 4: 3, при 4: 3 сигнал трансформируется в 16: 9.

Разработана система SECAM+ (помеха от сигнала «Helper» меньше чем в PAL).

- требуется переделка студийной аппаратуры

- требуется переделка микросхемы декодера.
