Канал звукового сопровождения в ТВ

Монофония

Звук передается в том же диапазоне на определенном расстоянии от несущей.

Стандарты D, K, K₁, L – 6,5 МГц

B, G – 5,5 МГц (частотная модуляция кроме стандарта L)

M, N – 4,5 МГц

Девиация частоты ± 50 кГц (M, N - ± 25 кГц).

Звуковое сопровождение передается в полосе 30 – 15 000 Гц.

Стереофония

Для стереофонического сопровождения (или двухканального) различные системы.

BTSC(Broadcast Television System Committer) – совместима с монофонической.

0,04 15,734 26,468 31,468 46,486 78,67 102,27 кГц

31,468 – удвоенная частота строчной развертки

ЧМ-ЧМ

Пилот-сигнал

31,468 55,125 кГц

частотная модуляция поднесущей

ПС модулируется по амплитуде частотой 922,5 Гц (два канала – два языка)

частотой 982,5 Гц ® стереофония.

ПС отсутствует – монофоническая передача.

Достоинство: высокое разделение каналов.

Недостаток: низкое качество (поднесущая ограничена по частоте ® нелинейные искажения).

Система с двумя несущими звука.

5,5 МГц 5,742 МГЦ МГц

ПС модулируется по амплитуде 117,5 Гц – стереофония.

274,1 Гц – два канала

нет модуляции - монофония.

Система с двумя несущими, вторая из которых цифровая (NICAM) (Англия). Первая несущая ЧМ (B/G – 5,5 и 5,85 МГц; I – 6 и 6,552 МГц).

Вторая QPSK (Quadrature Phase Shift Keying) - квадратурная фазовая манипуляция.

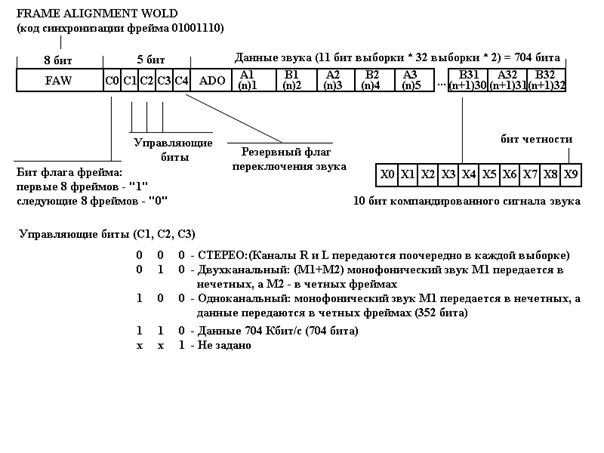

Цифровая стереосистема NICAM 728 (Near Instantaneous Compand Audio Multiplex). Скорость передачи информации 728 Кбит/с. В системе производится мультиплексирование (переключение) и компандирование (сжатие) звукового сигнала. В системе используются два независимых канала (стереозвук или монозвук на двух языках). Сигнал преобразуется в цифровой код и модулируется при помощи импульсно-кодовой модуляции поднесущей (PCM sub-carrier). Система мало подвержена перекрестными помехами и влиянию помех. Частота дискретизации 32 кГц. Во время цифро-аналогового преобразования производится мультиплексирование и компандирование, при этом увеличивается эффективная частота дискретизации.

Функции при звуковом сопровождении

Функция All-Arround Surround - эффект объемного звучания с увеличением прозрачности звучания. В диапазоне 800-1000 Гц эффект объемного звучания человеческого голоса уменьшен фильтром Boost Filter, эффект на верхних частотах не изменен. Звук более легкий для восприятия.

Функция Dolby Pro Logic Surround - исходный четырех-канальный сигнал обрабатывается и кодируется, используется два канала для передачи. ТВ приемник должен иметь специальный декодер, отдельные колонки. Фронтальные и центральная колонки располагаются на прямой в плоскости телевизора и зрителей. Тыловые (2) направляются на зрителя. Расположение зависит от отражающих поверхностей. Комплекс называют "домашний видеотеатр".

Система ТНХ. Для декодирования сигнала используется два декодера Dolby Pro Logic и дополнительный декодер ТНХ. Позволяет получить дополнительный центральный канал размещенный над системой "домашнего видеотеатра". Воспроизводится звучание источника, перемещающегося по вертикали.
