Переустройство однопутного земляного полотна в 2-х путное земляное полотно

Контрольные вопросы

Схемы земляного полотна раздельных пунктов.

Что относится к раздельным пунктам.

План

Земляное полотно раздельных пунктов

Контрольные вопросы

Подготовка основания под насыпь.

Основание готовят под насыпь следующим образом:

- при поперечном уклоне местности до 1:10 на нулевых местах и под насыпями до 0,5м - удаляют дерн;

- во избежании просадок, при крутизне от 1:10 до 1:5 и высоте насыпи до 1м - дерн не снимают и производят уплотнение;

- если высота насыпи более 1м и крутизна уклона от 1:5 и круче - устраивают уступы от 1 до 4м шириной.

1. Что называется поперечным профилем земляного полотна и чем поперечные профили характеризуются?

2. Как и по каким признакам классифицируются поперечные профили земляного полотна?

3. Дать определение понятий «поперечный профиль», «полоса отвода», «основная площадка земляного полотна».

4. Выделить основные элементы поперечного профиля насыпи, выемки.

После занятия необходимо знать: Особенности устройства ЗП раздельных пунктов, расположение водоотводных сооружений на станциях.

После занятия необходимо уметь: Производить расчет глубины заложения дренажа, используя при этом справочную литературу.

1. Что относится к раздельным пунктам.

2. Схемы земляного полотна раздельных пунктов.

К раздельным пунктам относят:

- обгонные пункты,

- разъезды,

- участковые,

- промежуточные и сортировочные станции.

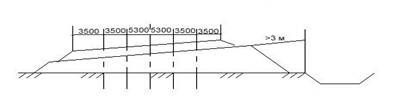

Поперечное очертание земляного полотна станционных площадок в зависимости от числа путей и вида грунта. Проектируют односкатными, двухскатными и пилообразными.

Односкатные прямые площадки применяются обычно на разъездах обгонных пунктов и промежуточных станциях.

Двухскатные - на станциях, двухскатных линиях и в больших отдельных пf

ерках.

Пилообразный поперечный профиль (с продольными водоотводными устройствами). Применяются на участковых сортировочных и технических станциях.

2- смотровой колодец

3- поперечный коллектор, d>0,5м

4- продольный водораздел

5- основание трубы.

Поперечные уклоны основой площадки земляного полотна на раздельных пунктах принимают равными:

0,008- 0,001 при супесях и песках, и других дренирующих грунтах;

0,01- 0,02 при суглинках и глинах, в зависимости от интенсивности осадков в данной местности.

Крутизну откосов насыпи и выемок принимают по тем же нормам, что и на перегонах.

Размещать резервы (дополнительные водоотводные каналы) в пределах раздельных пунктов с путевым развитием, населенных пунктах, в местах расположения зданий и переездов - не допускается.

Расстояние между осями сложных главных путей на раздельных пунктах, должно быть не менее 4800мм, на второстепенных путях и путях грузовых дворов не менее 4500мм, на путях непосредственной перегрузки грузов из вагона в вагон не менее 3600мм.

1. Что относится к раздельным пунктам?

2. Перечислить виды поперечных профилей земляного полотна на станциях?

3. Какое расстояние устраивается между смежными путями

После занятия необходимо знать: Схемы переустройств, минимальную ширину присыпки.

После занятия необходимо уметь: Различать виды схем переустройств 2-го пути.
