Штифтовые соединения

Штифтовые соединения применяют при небольших нагрузках преимущественно в приборостроении.

Основные типы штифтов стандартизованы. Их изготовляют из углеродистых сталей 30, 45, 50 и др.

Штифтовое соединение работает на срез и смятие. Для расчета соединения используют те же зависимости. Условие прочности при срезе радиального штифта;

(26.12)

а условие прочности по смятию:

(26.13)

где F_t – срезающая сила (осевая или окружная); i – число по­верхностей среза; – площадь штифта при срезе; – площадь поверхности смятия (сжатия); = 70-80 МПа – допускаемое напряжение при срезе; = 200-300 МПа – допускаемое напряжение при смятии.

Срезающая сила при передаче вращающего момента

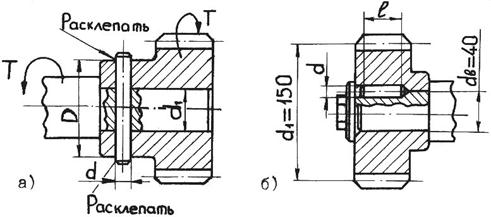

Рис. 26.16. Схемы к расчету соединений радиальным (а) и осевым
(б) штифтами: d – диаметр штифта; d₁ – диаметр вала.

Осевые штифты (круглые шпонки) применяют в машиностроении для передачи вращающего момента в неразъемных соединениях. Штифты диаметром d = (0.1-0.15)d_ви длиной l = (3-4)d_в (d_в – диаметр вала) устанавливают по посадке с натягом Н7/r6 в отверстия, совместно просверленные и развернутые при оборке в валу и ступице по стыку посадочных поверхностей (рис. 26.16 б). Материалы детали и вала должны иметь примерно одинаковую твер­дость для исключения увода сверла в сторону менее твердого материала.

Число штифтов для передачи заданного вращающего момента

Многоштифтовые соединения этого типа по прочности близки к шлицевым.

2 6.5. Резьбовые соединения

Резьбовыми называют соединения деталей с помощью резьбы. Они являются наиболее распространенным видом разъемных соеди­нений.
