Лампы накаливания

Классификация источников

Источники света

По принципу действия источники света, применяемые на судах, разделяют на теп-

ловые (лампы накаливания) и газоразрядные (люминесцентные лампы низко­го и высокого давления).

Эти лампы состоят из стеклянной колбы, внутри которой на стеклянном стержне с помощью молибденовых крючков закреплена нить накала из вольфрамовой проволоки.

Два платинитовых или никелевых электрода соединяют концы нити накала с цоко

лем, изготовленным из латуни или оцинкованной стали. Лампы малой мощности выполня

ют вакуумными, а колбы ламп большой мощности заполняют смесью тяжелых инертных газов (аргон, криптон, азот) под давлением около 80 кПа.

Основная цель заполнения ЛН инертным газом - замедлить испарение материала нити (увеличить время горения N) и уменьшить передачу теплоты к колбе.

Температура нити накала вакуумных ЛН составляет около 2400ºС, а газонаполнен-

ных - около 2900°С. С повышением температуры накала увеличивается световая отдача ψ лампы - отношение светово­го потока (лм) лампы к ее электрической мощности (Вт).

Лампы нака­ливания большой мощности, а также лампы низкого напряжения, имею

щие более толстую нить и, следовательно, допускающие более высокую температуру нака

ла, обладают большей световой отдачей по сравнению с ЛН малой мощности и высокого напряжения.

К применению на судах рекомендованы лампы судовые и общего назначения, с обычной и цилиндрической колбой (продолжительность горения 1000 ч), а также низко

вольтные миниатюрные и автомобильные лампы, лампы прожекторные мощностью 500-5000 Вт с небольшой продолжительностью горения (30-400 ч), лампы зеркальные с внут-

рен­ним зеркальным покрытием колбы для концентрации светового потока и лампы кварце

вые галогенные (йодистые).

Последние изготов­лены в виде горизонтально устанавливаемых цилиндрических кварце­вых трубок небольших габаритных размеров со спиральной нитью накала, располо-

женной по длине трубки. При напряжении 200 В их мощность (1500 и 1000 Вт) обеспечи-

вает мощный световой поток (33 000 и 22 000 лм) при сроке службы 2000 ч.

В состав инертных газов кварцевой лампы введены галогены (йод или бром), что обеспечивает оседание испаряющегося вольфрама на нить накала и повышает срок.служ-

бы лампы.

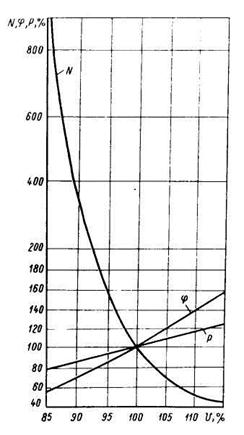

Рис. 17.2. Характеристики ламп накаливания:

N- время работы; Р – мощность лампы; Ф – световой поток лампы;

U – напряжение питающей сети

Лампы накаливания широко используют благодаря ряду досто­инств: простоте кон

струкции и низкой стоимости, широкому диапазону шкал мощностей и напряжений, раз

нообразию форм и размеров, прос­тоте подключения к сети, отсутствию периода разгора-

ния и широкому диапазону рабочих температур (±60ºС).

В то же время они имеют существенные недостатки: низкий КПД (2-3 %), большую зависимость характеристик ламп от колебаний напряжения (рис. 5.2), отличие спектраль-

ного состава от естественного света.
