Звуковая карта. Звуковая плата (также называемая звуковой картой или аудиокартой; англ

Звуковая плата (также называемая звуковой картой или аудиокартой; англ. sound card) — дополнительный элемент компьютера, не относящийся к его основному предназначению, позволяющий обрабатывать (выводить на акустические системы и/или записывать в компьютер) звук.

В современных компьютерах аппаратная поддержка звука может быть реализована в одной из следующих форм:

· звуковая плата, устанавливаемая в разъем шины PCI или ISA;

· микросхема на системной плате, выпускаемая компаниями Crystal, Analog Devices, Sigmatel, ESS и др.;

· звуковые устройства, интегрированные в основной набор микросхем системной платы, к которым относятся наиболее современные наборы микросхем компаний Intel, SiS и VIA Technologies, созданные для недорогих компьютеров.

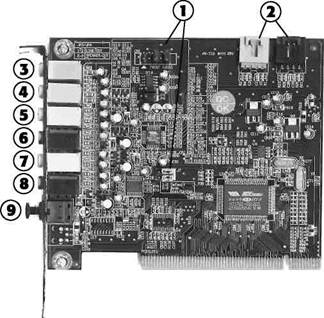

1-перемычки для определения режима работы платы

2 - вход CD и вход AUX (4-контактные аналоговые разъемы)

3 - микрофонный вход

4 - линейный вход

5 - линейный выход

6 - выход для подключения тыловых динамиков

7- центральный/низкочастотный динамик

8 - дополнительный выход

9 - выход SPDIF
