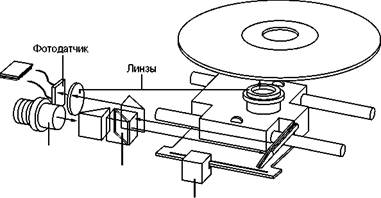

В основе работы накопителя CD-ROM лежит применение отраженного луча полупроводникового лазера от поверхности диска. Отраженный свет регистрируется фотодектором.
Полупроводниковый лазер генерирует маломощный инфракрасный луч, который попадает на отражающее зеркало.
Серводвигатель по командам, поступающим от встроенного микропроцессора, смещает подвижную каретку с отражающим зеркалом к нужной дорожке на компакт-диске.
Отраженный от диска луч фокусируется линзой, расположенной под диском, отражается от зеркала и попадает на разделительную призму.
Разделительная призма направляет отраженный луч на другую фокусирующую линзу.
Эта линза направляет отраженный луч на фотодатчик, который преобразует световую энергию в электрические импульсы.
Сигналы с фотодатчика декодируются встроенным микропроцессором и передаются в компьютер в виде данных.
Полупроводниковый лазер
Разделительная призма
Серводвигатель
Структура накопителя CD-ROM
Диск разделен на шесть основных областей.
|
|
1.Область фиксирования (посадки) диска. Представляет собой центральную часть компакт-диска с отверстием для вала проигрывателя.
2.Область калибровки мощности (PCA). Существует только на перезаписываемых дисках (CD-R/RW) и используется только дисководами перезаписываемых дисков для определения мощности лазера, необходимой для оптимального выжигания диска.
3.Программируемая область памяти (PMA). Существует только на перезаписываемых дисках (CD-R/RW) и представляет собой зону, используемую для записи временной таблицы оглавления (Table Of Content — TOC). После завершения сеанса записи информация ТОС переписывается на нулевую дорожку.
4.Нулевая дорожка. Содержит оглавление диска. Оглавление включает начальные адреса и длины всех дорожек (музыкальных или дорожек данных), общую длину программной области (области данных), а также информацию о каждом сеансе записи. Компакт-диск, записанный полностью за один сеанс (в режиме DAO, или Disk At Once), содержит только одну нулевую дорожку
5.Программная (информационная) область. Начинается на расстоянии 25 мм от центра диска.
6.Конечная зона. Отмечает конец программной области диска или же завершение сеанса записи на многосеансовом диске. Конечная зона не содержит каких-либо данных и используется только в качестве маркера. Первая конечная зона (или единственная, если диск записан в течение одного сеанса или в режиме Disk At Once) занимает 6 750 секторов (эквивалент 1,5 мин или около 13,8 Мбайт данных). Все последующие конечные зоны многосеансового диска занимают 2 250 секторов (0,5 мин или около 4,6 Мбайт данных).
