Функциональное моделирование. Операции с ICOM-метками

Операции с ICOM-метками

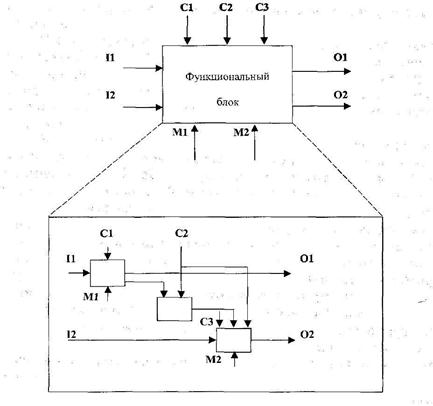

Входные и выходные дуги каждого блока, определяющие ин­терфейс между блоками в родительской диаграмме и частично в ее декомпозиции, как отмечалось выше, в общем виде определяются ICOM-метками. На рис. 5.7 показаны взаимосвязи ICOM-меток при декомпозиции.

На этом рисунке I - input (вход), С - control (управление), О -output (выход), М - mechanism (механизм или исполнитель).

Рис.5.7

Для построения модели системы управления необходимо:

1) определить субъект моделирования;

2) сформулировать цель моделирования;

3) определить позицию ("точку зрения") моделирования.

Принимая во внимание, что модель является отображением то­го, что исследуется, естественно, что субъектом моделирования яв­ляется сама система. При этом важно четко обозначить границы сис­темы с тем, чтобы она была строго описана автономно от внешней среды. В модель не должны быть включены другие не относящиеся к ней субъекты.

Цель моделирования формулируется на базе предварительного вербального описания системы. Обычно это выполняется с учетом общей достаточно лаконичной постановки задачи и конкретных во-

просов, на которые предполагается получить ответ в результате ис­следований.

Особое значение для построения модели имеет "точка зрения" исследователя. Она, безусловно, определяется целями моделирова­ния и в конечном итоге представляет собой место, т.е. позицию мо­делирования, на которую как бы ставит себя исследователь, чтобы виртуально представить требуемые аспекты моделируемой системы в действии.

Вообще говоря, при необходимости многостороннего исследо­вания системы ее можно представить определенной совокупностью моделей. При этом каждая модель будет описывать какую-либо оп­ределенную сторону свойств системы. В результате система будет достаточно всесторонне описана комплексом моделей, которые, с одной стороны, согласованы, а с другой стороны, эти модели имеют различные уровни абстрагирования, которые называются стратами. Сам процесс такого многостороннего описания системы называется стратификацией. Вся совокупность моделей называется стратифи­цированным описанием системы, а сама препарированная подоб­ным образом система ~ стратифицированной системой.

При стратификации системы принимаются следующие правила:

1) исследователь самостоятельно определяет виды страт, в
терминах которых описывается система, исходя из целей моделиро­
вания;

2) описания системы на различных стратах в общем случае
не взаимосвязаны;

3) при углублении иерархии страт возрастает уровень пони­
мания системы в целом.

Например, при моделировании предприятия в качестве первой страты можно рассмотреть Административно-управленческий аппа­рат, второй - Организацию производства, третьей - Систему сбыта готовой продукции и т.п.

В целом процесс разработки модели исследуемой системы и проектирования более усовершенствованной носит поэтапный харак­тер. Это отображено на рис.5.8.

Первый этап предназначен для обследования предприятия в разрезе выбранной страты для моделирования и предусматривает:

1) в рамках выбранной страты, т.е. управления предприяти­
ем, проведение обследования и анализа функциональной деятельно­
сти органов управления предприятием;

2) проведение обследования и анализа функционального
взаимодействия органов управления предприятием.

На втором этапе исследования и проектирования системы управления осуществляется построение функционально-информа­ционной модели функционирования органов управления предпри­ятием, отражающей существующую технологию работы организа­ции. Эта функционально-информационная модель фактически явля­ется комплексом моделей и включает:

1) функциональные модели технологии функционирования
предприятия;

2) интегрированную функциональную модель органов управ­
ления предприятием как единую функциональную модель технологи
функционирования всех структур предприятия.

Для проведения оценки эффективности информационной дея­тельности всего предприятия или его отдельных органов управления выполняется третий этап. Здесь вырабатываются предложения по со­вершенствованию информационной деятельности органов управле­ния предприятием. Критериями оценки информационной деятельно­сти являются:

1) длительность выполнения отдельных технологических
операций или их последовательностей;

2) дублирование при выполнении отдельных технологиче­
ских операций или их последовательностей;

3) противоречивость выполнения отдельных технологиче­
ских операций или их последовательностей;

4) стоимость выполнения отдельных технологических опера­
ций или их последовательностей;

5) степень загруженности должностных лиц органов управ­
ления;

6) степень применения средств автоматизации при поддерж­
ке выполнения отдельных технологических операций или их после­
довательностей;

7) степень загруженности оборудования, используемого при
реализации отдельных технологических операций или их последова­
тельностей.

Четвертый и пятый этапы призваны разработать усовершенст­вованные функционально-информационные технологии функциони­рования органов управления предприятием и нормативную базу для должностных лиц органов управления предприятием, которая вклю­чает положения об органах управления предприятием, инструкции для должностных лиц.

При функциональном моделировании систем управления ис­следователь с помощью IDEF0 методологии-технологии может вы­яснить различные вопросы и в том числе:

1.

Обследование и анализ функциональ­ной деятельности и взаимодействия ор­ганов управления предприятием

2.

Разработка фактической функциональ­но-информационной модели функцио­нирования органов управления пред­приятием

3.

Анализ и оценка эффективности функ­циональной деятельности органов

управления предприятием и разработка предложений по ее осуществлению

4.

Разработка усовершенствованных функционально-информационных тех­нологий функционирования органов управления предприятием

5.

Разработка нормативной базы для должностных лиц органов управле­ния предприятием: положений об орга­нах управления предприятием, инст­рукций для должностных лиц

Рис.5.8

1) проанализировать информационные процессы, происхо­
дящие на предприятии и их соответствие функциональному предна­
значению сотрудников;

2) выявить "узкие" места в процессе управления, приводя­
щие к потерям времени и материальных ресурсов;

3) разработать рациональную организацию процессов управ­
ления в организационных структурах различного типа;

4) обосновать необходимость разработать и внедрить новую
технологию выполнения работ в организации;

5) выявить способы разработки более эффективной системы
управления по критериям стоимости, трудоемкости и длительности;

6) разработать функциональные обязанности должностных
лиц органов управления, которые реализуют рациональный процесс
управления организацией;

7) разработать подходы к автоматизации документооборота в
организации;

8) выявить новые схемы организации делопроизводства;

9) получить обоснованные исходные данные для проектиро­
вания локальных вычислительных сетей и разработки методики
электронного документооборота для органов управления и всего
предприятия в целом.

Построение модели начинается с формулировки ряда вопросов, помогающих воссоздать семантическую сторону модели системы.

Например, для системы управления цехом механической обра­ботки при цели моделирования, состоящей в распределении работ и обязанностей каждому работнику, с точки зрения начальника цеха на моделирование можно сформулировать как необходимые для полу­чения точных и однозначных ответов следующие вопросы:

• Каковы обязанности мастера?

• Каковы обязанности механика?

• Кто контролирует задания?

• Как продвигаются по цеху материалы?

• На каких этапах требуется чертеж?

• В какой момент времени на процесс влияют стандарты ка­
чества?

• На каких этапах требуются инструменты?

• Что происходит с забракованными деталями?

По результатам ответов на вопросы создаются IDEF-диаграммы модели, основанные на правилах методологии IDEF.

На рис. 5.9 представлена в виде диаграммы нулевого уровня функциональная модель процесса, протекающего в кассе торгового центра.

Детализированная диаграмма, т.е. диаграмма следующего пер­вого уровня, приведена на рис. 5.10.

		План работы на месяц
Клиенты		Обслуживание клиентов	Обслуженные
		клиенты

Рис. 5.9

Эти диаграммы дают представление о функциях, которые явля­ются составными частями процесса функционирования кассы торго­вого центра. На них обозначены элементы системы, выполняющие функции (механизмы) и те, над которыми производятся действия.

Методология представления диаграмм предполагает построение системы сверху вниз за счет последовательной детализации. Перво­начально получают диаграмму потока данных всей системы, далее разрабатывают детализированные диаграммы потоков данных, затем определяют детали структур данных и логики процессов, вслед за этим переходят к проектированию модульной структуры и т.д. Про­водится анализ сверху вниз, выполняется проектирование сверху вниз, выполняется разработка сверху вниз, проводится тестирование сверху вниз. Важно подчеркнуть, что методика предусматривает ите­рации, т.е. возможно на любом этапе можно уточнить модель с уче­том информации, получаемой при использовании первой версии мо­дели.

План работы на месяц С1

Клиенты

II

Ожида­ние в очереди

А1

Переход к кассиру

Обслу­жива­ние

Вызов клиента

Обслуженные

клиенты

Ml

Очередь

М2 Мастер

Рис. 5.10

Возможность итеративности снимает фундаментальную и ост­рую проблему прямолинейного подхода к проектированию, так как ранее полагалось, что проект хорошо управляемой разработки идет по "прямой линии" от исследования выполнимости к анализу, проек­тированию, испытанию, приемке. Однако это идеализированный путь. Даже хорошо управляемый проект, реализуемый квалифициро­ванным персоналом, требует итерационного процесса, при котором после некоторого анализа выполняется часть проектирования, затем более подробный анализ, дальнейшая часть проектирования, потом возможно возвращение к предыдущим исследования, их корректи­ровка, опять проектирование и т.д. Траектория такого процесса про­ектирования может быть представлена в виде спирали.
