Графическое отражение объектов ДПД

Объект Йодона Гейна-Сарсона
Процесс
Поток данных Имя Имя
Источник/приемник информации (внешняя сущность)
Хранилища данных
№ Имя

№ Имя

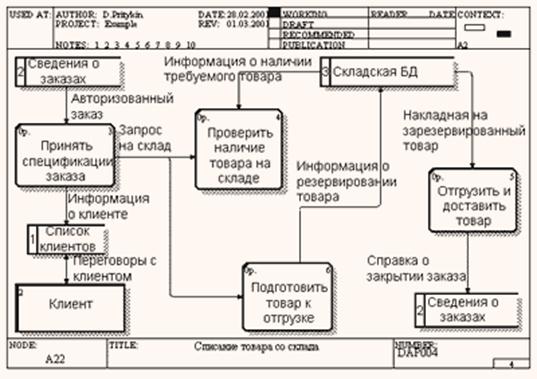

Рис.2 Пример диаграммы DFD

Диаграммы «сущность-связь»

Диаграммы «сущность-связь» (ERD) предназначены для разработки моделей данных и обеспечивают стандартный способ определения данных и отношений между ними. Фактически с помощью ERD осуществляется детализация хранилищ данных проектируемой системы, а также документируются сущности системы и способы их взаимодействия, включая идентификацию объектов, важных для предметной области (сущностей), свойств этих объектов (атрибутов) и их отношений с другими объектами(связей).

Данная нотация была введена Ченом(Chen) и получила дальнейшее развитие в работах Баркера (Barker). Нотация Чена предоставляет богатый набор средств моделирования данных, включая ERD, диаграммы атрибутов, диаграммы декомпозиции. Эти диаграммные техники используются для проектирования реляционных баз данных.
