Генератор постоянного тока независимого возбуждения

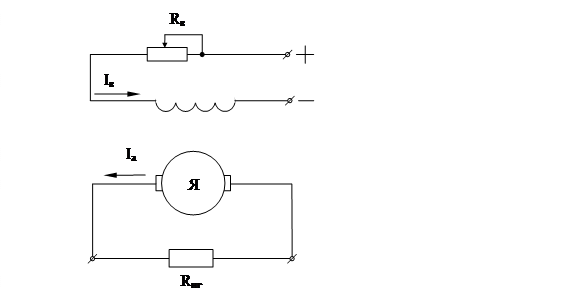

В этом случае обмотка возбуждения подключается к независимому источнику постоянного напряжения, т.е. ток возбуждения не зависит от тока якоря. I_в=(1-3)%I_ан

Основными характеристиками являются:

Характеристика холостого хода – это зависимость ЭДС генератора от тока возбуждения при отсутствии тока якоря.

, ,

Характеристика описывается уравнением:

E_а= C₀ Фn

Остаточная ЭДС обусловлена потоком остаточного намагничивания

Е_ост=(0,01-0,04)U_н

Нелинейность характеристики обусловлена нелинейностью кривой намагничивания.

Характеристика имеет две ветви – восходящую и нисходящую. Расхождение ветвей объясняется наличием гистерезиса в магнитной цепи машины.

Внешняя характеристика – это зависимость напряжения на выходе генератора от тока якоря:

При увеличении нагрузки напряжение на выходе генератора снижается по двум причинам:

- падение напряжения на внутреннем сопротивлении цепи якоря;

- уменьшение ЭДС, вызванное размагничивающим действием реакции якоря.

Регулировочная характеристика – это зависимость тока возбуждения от тока якоря и показывает каким образом нужно изменять ток возбуждения, чтобы напряжение на выходе генератора оставалось неизменным.
