Главным требованием, предъявляемым к кровле, является ее водонепроницаемость. Кроме того, кровля должна быть легкой, долговечной, не требующей больших расходов на ремонт и очистку, удовлетворительной с точки зрения пожарной безопасности. Существенное значение при выборе типа кровли имеют простота ее устройства, красивый внешний вид и возможность применения для нее местных материалов.

Стальные кровли. Кровли из черной, оцинкованной, легированной листовой и др. стали, в т.ч. и стальной черепицы имеют небольшой собственный вес и допускают сравнительно малый уклон - 20-25%. Однако они требуют для своего устройства большого расхода стали и отличаются высокой стоимостью содержания, вследствие чего применение их в настоящее время ограничено.

Кровли из листовой стали укладывают по обрешетке из деревянных брусков, прикрепляемых к стропильным ногам через каждые 250 мм. По краю крыши для укладки свесов и настенных желобов прибивают 4-5 досок толщиной 50 мм на ширину 700 мм, по коньку и ребрам крыши укладывают по две доски, в разжелобке доски укладывают на ширину до 500 мм в каждую сторону от его оси.

Соединение листов кровельной стали между собой производится так называемыми фальцами - одинарными при нормальных уклонах крыши и двойными - в местах, где необходимый уклон не может быть обеспечен.

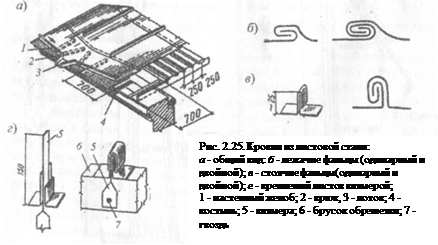

Крепление листов к обрешетке клямерами, узкими полосками кровельной стали, сопряжение листов между собой фальцами и другими деталями кровли показаны на рис.

Кровли из рулонных материалов состоят из одного или нескольких внутренних слоев и одного наружного. Для покровного слоя применяют рубероид с крупнозернистой посыпкой и кровельный толь, для внутренних - беспокровный рубероид или толь.

Обычно слои рулонного кровельного ковра прикрепляют к основанию и друг к другу мастикой, только скатные толевые кровли по однослойному деревянному основанию и нижний слой кровли с углом наклона более 20° крепятся толевыми гвоздями.

Битумные рулонные материалы следует приклеивать только на битумных мастиках, а дегтевые материалы - на дегтевых. Комбинировать в одном кровельном ковре битумные и дегтевые рулонные материалы запрещается.

Основным достоинством кровель из рулонных материалов является их малый вес, простота устройства, небольшой уклон (5-15%) и стойкость против коррозии. К их недостаткам следует отнести малую огнестойкость и значительные эксплуатационные расходы вследствие необходимости тщательного ухода за кровлей. Применение выпускаемого заводами бронированного рубероида, значительно улучшает внешний вид кровли (посыпка может быть предварительно окрашена в любой цвет), повышает огнестойкость и прочность кровельного ковра.

Рубероидным кровлям с покровным слоем из бронированного рубероида может быть придан более крутой уклон без риска сползания кровли от размягчения мастики при нагреве ее солнцем в летнее время.

При обычных уклонах (15%) кровли делаются двухслойными при малых уклонах (2,5-5%) - трехслойными.

Основанием под кровлю из рулонных материалов может быть деревянный настил, а также цементная или асфальтовая стяжка.

Толевые кровли, так же как и рубероидные, устраивают в один или несколько слоев. Под однослойную кровлю, применяемую, главным образом, для временных сооружений, делают сплошной настил (обрешетку) в один слой досок.

Кровли из асбестоцементных плоских плиток (рис. 2.26) имеют малый вес, долговечны, невозгораемые, требуют малых эксплуатационных расходов, однако им приходится придавать большой уклон (до 50%). Кроме того, плоские плитки обладают довольно большой хрупкостью. Конек и ребра перекрывают особыми плитками - коньковыми.

Плитки укладывают на сплошной дощатый настил из досок толщиной 25 мм и шириной до 120 мм. Между досками настила оставляют зазор 2-5 мм. Укладку плит производят внахлестку, начиная с нижнего края ската крыши. Каждую плитку прибивают к настилу двумя оцинкованными гвоздями. Нижний угол рядовых плиток скрепляется с соседними противно-ветровой кнопкой.

Кровли из волнистых асбестоцементных листов имеют значительные преимущества перед плиточными, так как обладают большей жесткостью, просты в устройстве, не требуют сплошного настила и могут быть сделаны с уклоном в 33%.

Листы укладывают по разреженной обрешетке (рис. 2.27) из брусков с напуском 100 мм в направлении ската и с поперечной нахлесткой соседних листов на одну волну.

К обрешетке листы прикрепляют оцинкованными шурупами или гвоздями с шайбами из рубероида или противоветровыми скобами. Шурупы или гвозди располагают на гребнях второй волны. Ендовы покрывают специальными лотковыми шаблонами или оцинкованной сталью конек -шаблонами особой формы.

Черепичные кровли. Кровли из глиняной черепицы (рис. 2.28) долговечны, огнестойки, имеют красивый внешний вид и экономичны в эксплуатации. К недостаткам их относятся большой собственный вес и необходимость устройства крутого уклона (50%).

Черепицу укладывают по обрешетке из деревянных брусков сечением 50x50 мм с расстоянием между ними, соответствующим размерам черепицы. С нижней стороны пазовая черепица имеет шипы, которыми ее закрепляют за бруски обрешетки. Конек и ребра крыши покрывают специальной коньковой желобчатой черепицей.

Кровли из синтетических материалов. Кровли из пластических масс делают из крупных плоских и волнистых плит, рулонных материалов, мелких плиток и плиток типа черепицы. В нашем строительстве эти кровли только начинают внедряться, но вследствие своих высоких технико-экономических характеристик в дальнейшем получат самое широкое распространение.

Плоские и волнистые плиты из полиэфирного стеклопластика могут быть как непрозрачными, так и прозрачными. Последнее обстоятельство позволяет в необходимых случаях получить в помещениях верхний свет без устройства специальных конструкций типа фонарей. Плиты укладывают внахлестку и крепят к обрешетке винтами с шайбами из полиэтилена.

Отвод дождевых и талых вод должен быть наружным и внутренним.

При наружном водостоке вода, стекающая с кровли, улавливается желобами, расположенными у свеса крыши, и отводится вниз через водоспуски в виде наружных водосточных труб.

Желоба могут быть настенными, расположенными поверх карнизной части кровель, и подвесными.

Подвесные желоба проще настенных, но имеют существенный недостаток, заключающийся в возможности образования в них наледи, поэтому подвесные желоба устраивают лишь в южных районах. Подвесные желоба делают из кровельной стали и подвешивают к свесу кровли на стальных крючьях (рис. 2.28, б), которые для обеспечения необходимого продольного уклона желоба (1:100-1:50) должны иметь разную длину.

Настенные желоба делают из стальных листов, соединенных между собой лежачими фальцами. Желоба поддерживают стальными крючьями, прибитыми к обрешетке поверх свеса кровли.

Водосточную трубу изготавливают из кровельной стали. Она состоит из верхней воронки, необходимого числа звеньев колен, для присоединения верхнего звена к воронке и нижнего колена, или отмета. Расстояние между трубами обычно принимают 15-20 м.

Внутренний водоотвод в гражданских зданиях применяется при значительной их этажности, а также в случаях устройства плоских и совмещенных крыш. Воронки внутренних водостоков располагают в пониженных местах или посредине крыши.

Конструкции водоприемных воронок внутренних водостоков рассматриваются ниже.

В чердачных покрытиях с внутренним водоотводом часть трубы водоотвода, расположенная в пределах чердака, отепляется.

Совмещенные крыши. При совмещенных крышах, которым придается уклон 1:20, в верхнем этаже потолок устраивают также наклонным. Кровлю делают четырехслойной рубероидной или из рулонных синтетических материалов. Возможно вовсе отказаться от устройства кровли, производя лишь надежную забелку швов между панелями и окраску всей поверхности крыши специальными составами. Водоотвод с совмещенных крыш предпочтительно осуществлять по внутренним водостокам за исключением южных районов, где, вследствие исключения возможности образования наледей, можно устраивать организованный наружный водоотвод.

По конструкции совмещенные крыши бывают двух основных типов: невентилируемые - сплошные и вентилируемые, в которых между кровлей и утеплителем устраивается воздушная прослойка (продух).

Выбор того или иного типа зависит от климатического района строительства, и температурно-влажностного режима помещения, расположенного под крышей.

Схема решения невентилируемой совмещенной крыши показана на рис. 2.29, а, б. Конструкция состоит из следующих элементов:

- несущий элемент - железобетонная плита, по которой снизу делается отделочный слой в виде затирки или шпаклевки и окраски;

- пароизоляция из 1-2 слоев рулонного материала по мастике;

- теплоизоляция из плит ячеистого бетона, синтетических материалов или в виде засыпки из керамзита и других легких материалов;

- выравнивающий слой или стяжка из цементного раствора;

- кровля из рулонных материалов;

- защитный слой из мелкого гравия, втопленного в битум.

Возможно совмещение несущего элемента с теплоизоляцией путем применения плит из армированного ячеистого или легкого бетона.

Схема вентилируемой крыши (рис. 2.29, в) отличается от рассмотренной тем, что над теплоизоляцией устраивают воздушную прослойку, а вместо стяжки укладывают тонкие железобетонные плиты или панели. Для вентиляции воздушной прослойки в карнизной части таких крыш устраивают приточные отверстия, а в коньке - вытяжные. На рис. 2.29 показаны три детали совмещенных крыш - устройство карнизной части невентилируемой крыши с наружным водостоком, примыкание вентилируемой крыши к парапету и устройство воронки для этой крыши в месте расположения внутреннего водостока.

Плоские крыши (крыши-террасы). Особенностью плоских крыш, устраиваемых над гражданскими зданиями, является возможность их эксплуатации. Такие крыши делают с уклоном 1:50-1:30, они могут быть чердачными и бесчердачными - совмещенными.

Чердачные крыши имеют некоторые эксплуатационные преимущества, но стоят дороже бесчердачных, поэтому их устраивают только над зданиями особой значимости. Бесчердачные утепленные плоские крыши | по конструкции отличаются от рассмотренных совмещенных тем, что имеют более надежный гидроизоляционный слой, выполняемый из рулонных материалов с неорганической основой, например, гидроизола, и защитное покрытие, служащее полом при эксплуатации крыши.

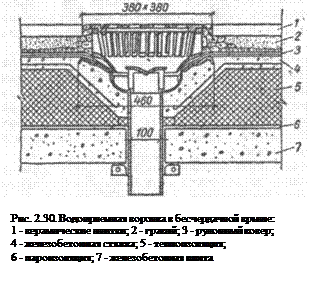

Водосток при плоских крышах чаще всего делают внутренним. Полы плоских крыш устраивают из железобетонных плит, укладываемых по | дренирующему слою из крупного песка или мелкого гравия, отводящему воду к воронкам внутренних водостоков. Конструкция водоприемной воронки показана на рис. 2.30.

Самыми ответственными деталями плоских крыш является примыкание их к стенам, парапетам и особенно к водоприемным воронкам.
