Окна должны обеспечивать достаточную освещенность помещений и их вентиляцию, кроме того, они должны удовлетворять теплотехническим и акустическим требованиям.
Окно состоит из коробки, оконных переплетов и подоконной доски (рис. 2.35). Элементы окна делают из дерева, металла, железобетона и пластических масс.
Оконной коробкой называют элемент, в который вставляют и к которому укрепляют оконные переплеты. При деревянных переплетах коробку делают деревянной. Неоткрывающиеся (глухие) и металлические переплеты устанавливают без коробок.
Остекленными элементами окна являются переплеты, состоящие из створок и фрамуг, устраиваемых, главным образом, при высоких окнах. По числу створок различают переплеты одностворные, двустворные, трехстворные и т.д. Створки и фрамуги бывают открывающиеся и глухие. Переплеты делаются преимущественно со створками, открывающимися внутрь. По условиям теплотехники и звукоизоляции обычно в окне делается два переплета: наружный (летний) и внутренний (зимний). Для возможности открывания обоих переплетов в сторону помещения внутренний переплет должен быть несколько больше наружного.
Оконная коробка состоит из брусков наружного контура (обвязок) и дополнительных брусков - импостов и средников, устраиваемых при крупных размерах коробки. Коробки бывают раздельные - для каждого переплета своя (рис. 2.35, а) - и общие (рис. 2.35, б), имеющие преимущественное распространение.
Створки и фрамуги оконных переплетов состоят из контурных брусков - обвязки и горбыльков - горизонтальных и вертикальных брусков, служащих для уменьшения размеров отдельных стекол. Для отвода стекающей по стеклам воды в нижних брусках наружных створок устраивают отливы.
Для вставки стекол в обвязках и горбыльках устраивают четверти, называемые фальцами. Стекла ставят на замазку и укрепляют стальными шпильками, после чего фальц заполняется замазкой. Возможно крепление поставленных на замазку стекол специальными планками - штапиками, укрепляемыми к обвязкам и горбылькам шурупами. Для проветривания помещения в переплетах устраивают форточки или открывающиеся фрамуги.
Получили распространение спаренные переплеты (рис. 2.35, в). В них наружный и внутренний переплеты сближены до непосредственного соприкосновения, образуя как бы один переплет с двумя стеклами, навешенный на одинарную коробку. Обе створки скрепляют между собой с одной стороны петлями, а с другой, в притворе, особыми винтами-стяжками, и открываются они вместе. Разъединение переплетов производят только при протирке стекол.
Подоконные доски делают деревянные, гипсобетонные, пластиковые, железобетонные и каменные.
Двери. Количество и размеры дверей для каждого помещения назначают в зависимости от требуемой их пропускной способности. Размеры дверей должны соответствовать установленным ГОСТам. Заполнение дверного проема состоит из коробки, прикрепляемой к стенам или перегородкам, и дверного полотна, навешиваемого на коробку (рис. 2.36). Зазор между коробкой и перегородкой закрепляется наличником.

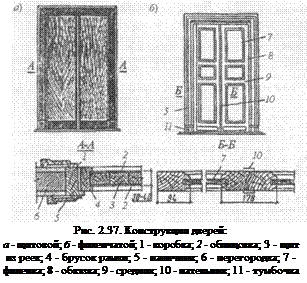

Дверные коробки, изготавливают из досок, брусков или брусьев с выемкой в них четверти для вставки двери и вязкой углов на шипах. Двери могут пластиковые, металлические, но принцип их установки одинаков с деревянными. Конструкции дверей показаны на рис. 2.37.
Контрольные вопросы
1. Из каких основных элементов состоит многоэтажное здание?
2. Какие элементы здания называются несущими?
3. Охарактеризуйте схемы зданий с несущими наружными и внутренними стенами.
4. Охарактеризуйте здания с полным и внутренним каркасом. В чем их различия, достоинства и недостатки?
5. Каковы технические, экономические, архитектурные и эксплуатационные требования к зданиям? Какая существует классификация зданий?
6. Какие тины фундаментов Вы знаете? Назовите требования к фундаментам.
7. Какие Вы знаете стены, элементы карниза, перемычки?
8. Как выполняются стены из кирпича, сборного железобетона, стыки колонн, ригелей и их опирание?
9. Что представляют собой сборные и монолитные железобетонные перекрытия.
10.Расскажите о конструкции полов и перегородках.
11.Какие виды крыш и кровель зданий и сооружений Вам известны? Расскажите о достоинствах и недостатках каждого из них.
12.Что такое совмещенные крыши?
13.Как устраиваются водостоки?
14.Какие конструкции лестниц применяют при строительстве зданий?
15.Назовите конструктивные особенности окон и дверей здания.
