Напряжение прикосновения и шага

Явления при стекании тока в землю.

Опасность поражения электрическим током можно значительно уменьшить, если хорошо защитить пол подставками, ковриками и пользоваться защитной обувью и перчатками из изолирующего материала. Сам пол в хорошем состоянии имеет большое электрическое со-противление.

В расчётах сопротивления принимаются: тела человека – 1000 Ом; резиновой обуви – бо-лее 5 ∙ 104 Ом; cухого пола из кирпича – более 11 ∙ 106 Ом ∙ м; линолеума – более 2 ∙ 106 Ом ∙ м; дубового паркета 1,7 ∙ 106 Ом ∙ м; бетона и ксилолита – более 0,6 ∙ 106 Ом ∙м. Мокрые полы имеют сопротивление во много раз меньше.

Стекание тока в землю происходит при повреждении изоляции и пробое фазы на корпус оборудования, при падении на землю провода под напряжением, т.е. когда проводник нахо-дится в непосредственном контакте с землёй. Такой контакт может быть случайным или преднамеренным. В последнем случае такой проводник называется заземлителем или элек-тродом. Любое случайное или преднамеренное электрическое соединение находящихся под напряжением частей электроустановки с землёй носит название замыкания на землю.

При стекании тока в землю происходит резкое снижение потенциала заземлившейся токоведущей части до значения φз (В), равного произведению тока, стекающего в землю Iз (А) на сопротивление, которое этот ток встречает на своём пути Rз (Ом):

φз = Iз∙Rз.

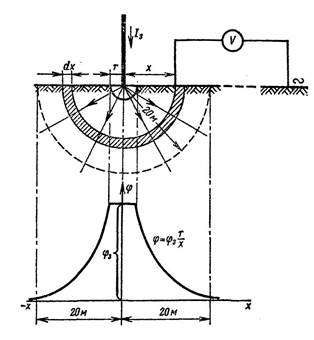

Характер распределения потенциала на поверхности земли, т.е. изменение величины потенциала при изменениях расстояния до заземлителя, можно оценить, рассмотрев случай стекания тока Iз (А) в землю через наиболее простой заземлитель – полушар радиусом r (м) (рис. 7.4).
