Классификация помещений по опасности поражения электрическим током

Помещения, в которых работают люди, принято классифицировать на три категории в отношении опасности поражения их электрическим током:

1. помещение без повышенной опасности;

2. помещение с повышенной опасностью;

3. особо опасные помещения.

Помещение без повышенной опасности:

· в них нет неизолированных проводов или корпусов электроустановок;

· неэлектропроводящие полы;

· влажность воздуха не более 60%; сухое, отапливаемое помещение;

· работа вентиляции, отсутствие загазованности, запыленности и др..

Помещение с повышенной опасностью:

· наличие неизолированных корпусов машин и возможность одновременного прикосновения человека к ним и конструкциям, имеющим соединение с землей;

· электропроводящие полы (металлические, земляные, железобетонные, кирпичные и т. д.);

· влажность выше 75% или наличие токопроводящей пыли;

· высокая температура (больше 35 ^оС)помещения;

Особо опасные помещения:

Признаки помещения с повышенной опасностью, + особая влажность, близко к 100% (внутренние поверхности помещения покрыты влагой), t=35 градусов и выше, наличие паров кислот или щелочей в воздухе и др.

Наиболее применимыми в строительной индустрии можно считать следующие электротехнологии: электросварка; электрообогрев бетона; электрооттаивание грунта, замерзших труб; электроосмос.

Электросварка – может выполняться постоянным или переменным током. Сварка постоянным током позволяет обеспечивать лучшее качество шва. Недостатки – требуется специальные выпрямители постоянного тока. При сварке образуется постоянные магнитные поля, т.к. большие сварочные токи, у проводов, подводящих ток к электроду, и они воздействуют на электрическую дугу – это называется магнитным дутьем.

Чаще используется сварка переменным током.

Для выполнения сварочных работ необходимо подобрать сварочный ток и электрод. Диаметр электрода выбирается обычно по толщине сварочного материала из условия их примерной соизмеримости. Выбрав диаметр электрода (dэ), подбирают сварочный ток по примерному соотношению I св= (30…50) dэ. Определившись с током, можно выбрать сварочный трансформатор (часто они позволяют регулировать сварочный током путем регулирования зазора в магнитопроводе).

Напряжение на вторичной обмотке сварочного трансформатора в режиме холостого хода составляет около 80 В, в рабочем режиме - 50..60 В.

Переносные сварочные трансформаторы выпускаются на сварочные токи больше на 600А, а бытовые – до 100А.

Электрообогрев бетона – технология применяется обычно при ведении железобетонных работ в зимнее время. Чтобы не заморозить свежий бетон, его искусственно обогревают пока он не наберет 50%своей прочности. Возможен электрообогрев: электродным способом, инфракрасным излучением и индукционным способом. Наиболее распространенный – электродный способ обогрева. В свежеуложенный бетон устанавливаются электроды (арматура Ø 10 мм) – через смесь пропускают электрический ток. Ток нагревает бетон и не дает ему замерзнуть. Методики подбора количества электродов, расстояния между ними и др. – в справочниках. Ориентировочно, на обогрев1 м3 бетона расходуется 100 кВт-час электроэнергии. Допускается

только переменный ток. Температура нагрева не должна превышать 70..80 ^оС.

Инфракрасный – менее эффективный, т.к. более энергозатратный.

Электроиндукционный обогрев – это устройство типа СВЧ – печки.

Электрообогрев грунта проводится обычно с помощью электродов, забиваемых в грунт. При этом, т.к. мерзлый грунт неэлектропроводен, вначале сверху укладывают слой опилок, пролитых раствором поваренной соли.

Возможно оттаивание та и с помощью ТЭНов(трубчатых электронагревателей), погруженных в просверленные в грунте отверстия.

Трубчатые электронагреватели. Оттаивание трубопровода

электроды.

электроды

Слой опилок, пропитанный

соленой водой

Электроосмос

Технологии, улучшающие водоотдачу грунта или другой среды при пропускании через него постоянного электрического то увеличивается водоотдача (до 20раз), если присоединить

стержень к «+», а ЛИУ (легкую иглофильтровую установку) к «-» см. рис. 4 г.

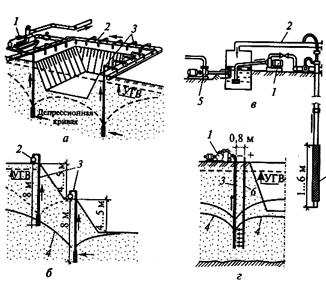

Рис.19. Схемы иглофильтровых установок

а - котлован с легкими иглофильтрами в один ярус; б - то же в два яруса; в, д - эжекторная иглофильтровая установка и фильтровое звено; г - схема электроосушения; 1 - рабочий насос; 2 - водоотводный коллектор; 3 - иглофильтр; 4 - уровень грунтовых вод после осушения; 5 - низконапорный насос; 6 - стальной стержень (анод); УГВ - уровень грунтовых вод.
