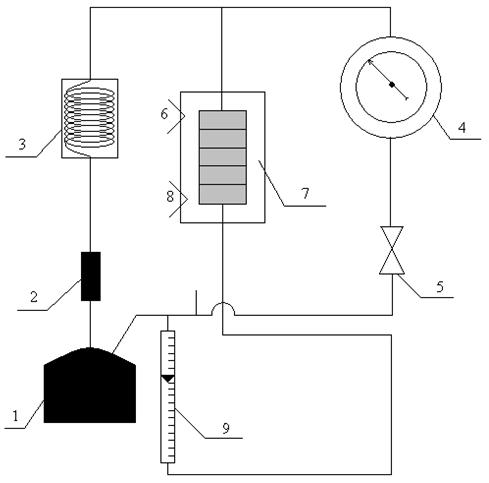

Схема установки представлена на рис. 4.
Компрессором 1 через фильтр 2 и холодильник 3 воздух подается в дроссель 7. Дроссель представляет собой цилиндрическую гильзу из текстолита, запрессованную в дюралевую оболочку и заполненную уплотненным войлоком. Через специальные уплотнения введены термопары 6 и 8 для измерения температур воздуха на входе и выходе из дросселя. Давление воздуха измеряется манометром 4, расход воздуха на входе в компрессор регулируется краном 5 и измеряется ротаметром 9.
Внимание! Повторное включение компрессора производится через 30…40 секунд после останова.
В ходе опытов:
1. Перед началом работы повернуть кран регулирования давления против часовой стрелки до упора.
2. Включить установку тумблером «Сеть», включить измеритель температуры. Измерить температуры t 1 и t2; перед опытами они одинаковы.
Рис. 4
3. Включить компрессор, установить начальное избыточное давление на входе в дроссель около 0,6 МПа. Отсчитать показание ротаметра и определить расход воздуха через дроссель G, кг/с.
4. Через 3..5 минут после начала опыта измерить температуры t1 и t2.
Повторить измерения при давлениях 0,8, 1,0, 1,2, МПа.
Перекрыть кран регулировки давления, выключить установку.
