Регулируемые схемы выпрямления

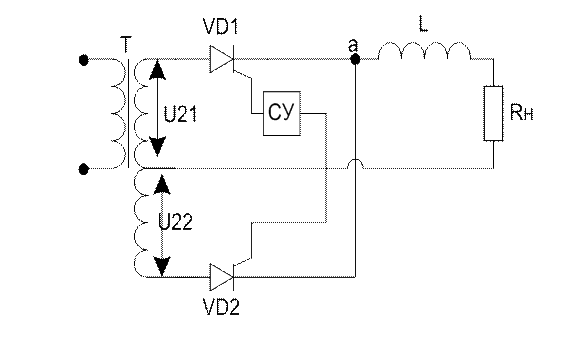

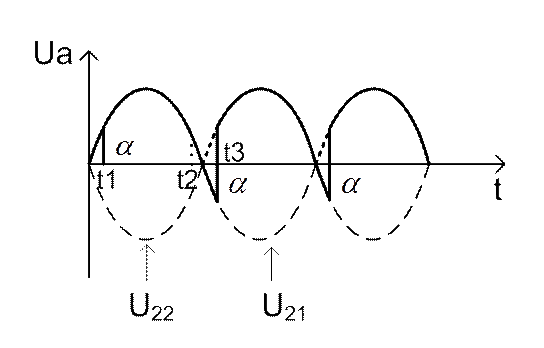

Предположим, VD1 открыт. Напряжение в точке а изменяется скачком и будет повторять U₂₁.

В момент времени t₂, когда напряжение на вторичной обмотке приближается к нулю, напряжение на тиристоре VD1 начинает уменьшаться, следовательно, уменьшается и ток через него.

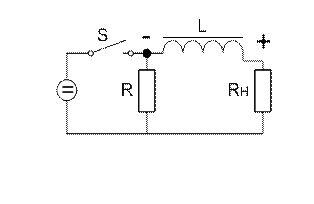

При этом на индуктивности L возникнетЭДС, противодействующая этому изменению тока, то есть фаза напряжения на индуктивности поменяется скачком на 180^о.

К катоду тиристора VD1 прикладывается отрицательное напряжение и,следовательно, он будет открыт до момента времени t₃, когда включится тиристор VD2. В этот момент к тиристору VD1 прикладывается обратное напряжение и он закроется. Далее эти циклы повторяются.

Эта формула справедлива, если ; где - это минимальная индуктивность дросселя, при котором ток через дроссель течет непрерывно.

Если , то будет интервал времени, когда ток через дроссель не течет.

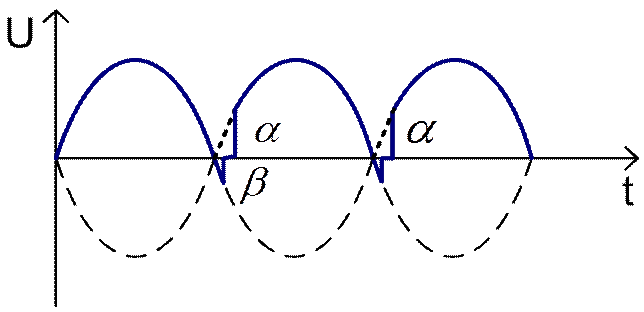

Если , то форма сигнала будет иметь вид:

Напряжение на выходе:

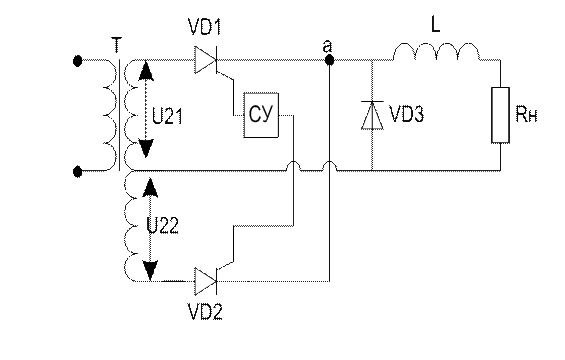

Схема с обратным включением диода:

В таких схемах, где коммутируется индуктивность, часто используют обратное включение диода:

В этой схеме необходимо условие:

через LOL J вторичную обмотку

через первичную обмотку

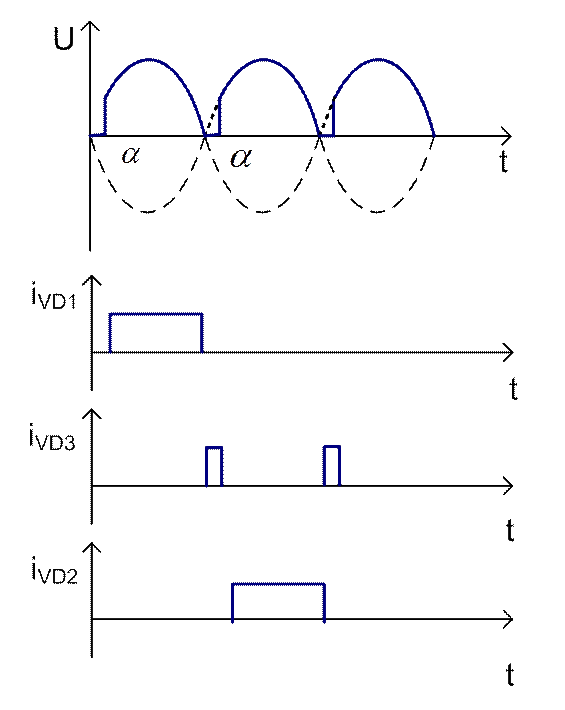

Регулировка задержки срабатывания от 0 до π.
