Многофазные схемы выпрямления


Схема выпрямителя при резистивно-емкостной нагрузке

Схема выпрямителя при индуктивно-активной нагрузке

Схема выпрямителя со средней точкой

Схема выпрямителя при активно - емкостной нагрузке

Схема однополупериодного выпрямления

1. Работает на активную нагрузку:

,

где - среднеквадратичное значение U на вторичной обмотке.

Обратный ток через вентиль на много порядков меньше, чем прямой ток. Следовательно, Iобр нагрузки можно пренебречь.

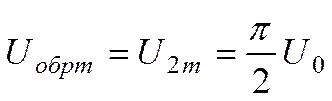

, где Uот1 – амплитуда первой гармоники.

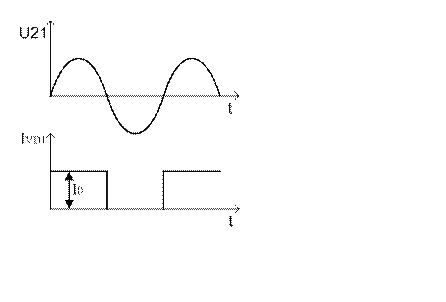

В данной схеме ток вторичной обмотки:

Средний ток:

Ток вентиля:

Среднеквадратичное значение тока вентиля:

IВ превышает постоянную составляющую.

Габаритная мощность вторичной обмотки:

,

где - мощность нагрузки.

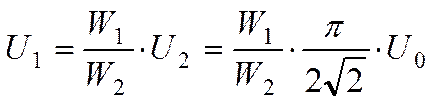

U на первичной обмотке:

Пусть , тогда ток в первичной обмотке определяется через переменную составляющую тока во вторичной обмотке

S1 несколько меньше чем S2 (в первичной обмотке ток близок к синусоидальному, а во вторичной он содержит постоянные и переменные составляющие).

Габаритная мощность трансформатора определяется:




Мощность трансформатора должна быть больше в 3 раза, чем в нагрузке.

Недостаток: наличие постоянной составляющей во вторичной обмотке, что уменьшает амплитуду напряжения, которую можно подавать на трансформатор.

2. Из-за высокого уровня пульсаций схема с активной нагрузкой используется редко, чаще используется емкостно-активная нагрузка:




Пусть

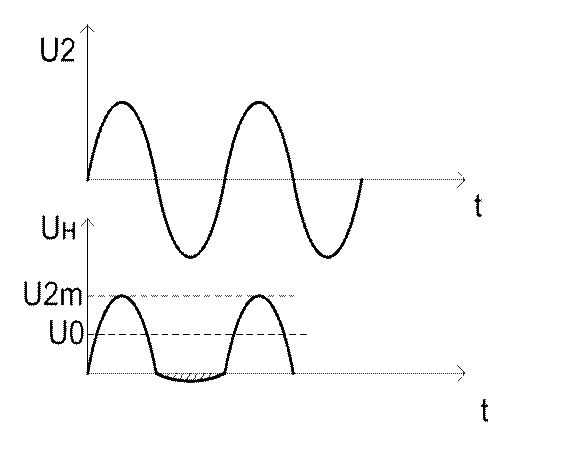

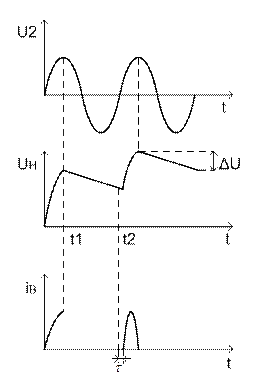

U2<Uc (t1) и U2>Uc (t2)

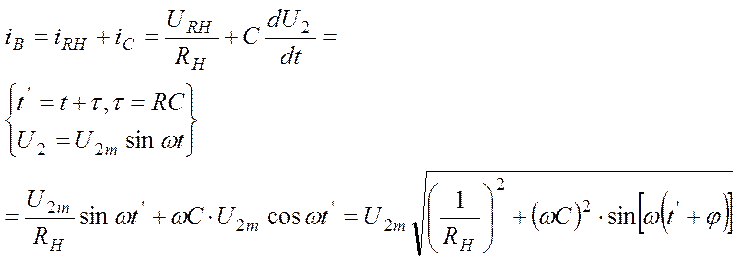

Для расчета схем с RC нагрузками используется графоаналитический метод.

Недостатки схемы:

,

коэффициент использования трансформатора при RC нагрузке меньше, чем при активной нагрузке.

Однополупериодные схемы выпрямления используются при мощности нагрузки в единицы Вт. При больших мощностях используются двухполупериодные схемы выпрямления.


Двухполупериодные схемы выпрямителя

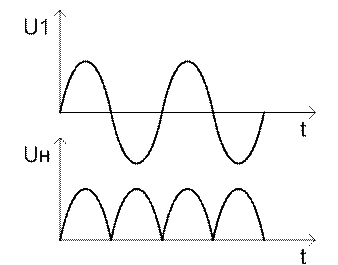

1. При активной нагрузке:

- ток через вентиль

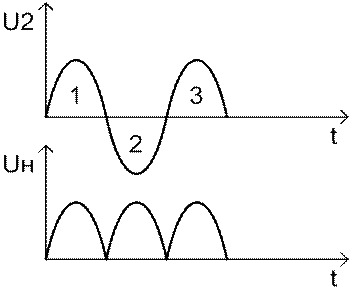

Форма сигнала в каждом вентиле имеет ту же форму, что и в однополупериодной схеме, а постоянная составляющая в два раза меньше, чем в однополупериодном вентиле:

Частота первой гармоники:

Габаритная мощность вторичной обмотки:

- габаритная мощность первичной обмотки.

2. При Индуктивно-активной нагрузке:


В двухполупериодной схеме выпрямления используют индуктивно-активную нагрузку.

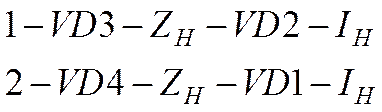

Если , то через L протекает ток I0

Ток в первичной обмотке:

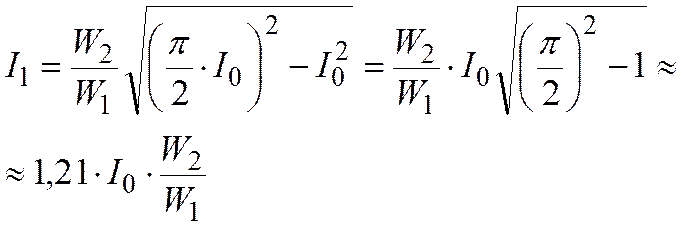

Амплитуда тока:

Для меандра

3. ПРИ РЕЗИСТИВНО-ЕМКОСТНой нагрузке:




В мощных выпрямителях такую нагрузку никогда не используют, так как повышается требование к вентилям, большая габаритная мощность.



-ограничение тока заряда (обеспечивает конденсатор).


В мощных выпрямителях необходимо ставить ограничители r, следовательно, используют CR - схемы.

Мостовая двухполупериодная схема выпрямления




- ток вентиля.

``

Преимущества схемы:

§ лучшее использование трансформатора;

§ меньше обратное напряжения на вентилях.

Недостатки:

§ в 2 раза больше количество диодов;

§ потери на вентилях в 2 раза больше.

При LR-нагрузке:
