Рассмотрим зависимости окруженных КПД от скоростной характеристики g1к для конгруэнтной (r=0,5), активной (r=0) и ступени с двумя ступенями скорости (r=0), которые приведены на рис.8. При сопоставлении указанных основных типов ступеней возможны два подхода.
При первом подходе значение скоростной характеристики g1 зафиксировано условиями задачи. В этом случае величина g1 предопределяет тип ступени. Если 0<g1<g1D КПД турбины с двумя ступенями скорости выше КПД двух других ступеней. В средней области g1D<g1<g1Е преимущество на стороне активной ступени и при g1>g1Е наибольший КПД обеспечивает конгруэнтная ступень.
При втором подходе в выборе g1 нет ограничений, тогда решающую роль играет максимально достижимое значение КПД и число ступеней каждого типа.
Предположим, что задана располагаемая работа на группу ступеней L0. Принимая одинаковыми для всех типов ступеней a1 и u, получится
Z1=4Z2=8Z3,
где Z1 – число конгруэнтных ступеней; Z2 – число активных ступеней; Z3 – число ступеней давления с двумя ступенями скорости.
|
|
|

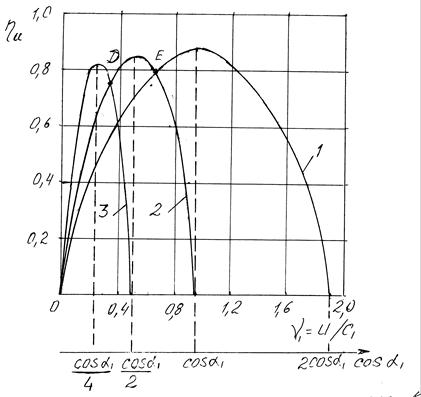

Рис. 8. Зависимости окружного КПД от скоростной характеристики турбинных ступеней: 1- конгруэнтная; 2- активная; 3- с двумя ступенями скорости.
Из выражения (3.20) следует, что каждая ступень давление с двумя ступенями скорости способна заменить примерно четыре одновенечные активные ступени и около восьми конгруэнтных реактивных ступеней.
При выборе типа ступеней следует учитывать условия эксплуатации. Если турбоагрегат работает в широком диапазоне режимов, то преимущество имеет конгруэнтная ступень, а при работе на режимах близких к номинальному выбор остается за активными ступенями. Ступени давления с двумя скоростями скорости не нашли широкого распространения из – за меньшего КПД по сравнению с другими типами.
