Рассмотрим режим работы когда
, но
. В связи с неизменностью располагаемой работы примем, что и степень реактивности неизменна. В связи с уменьшение мощности понижается частота вращения рабочей решетки. Таким образом с1=с10, a1 = a10, u < u0, b1 <b10. На рис. 11 а) представлен треугольник скоростей при уменьшении мощности. Если на номинальном режиме имело место безударное обтекание рабочих лопаток, то при уменьшении мощности появится положительный угол атаки, который будет увеличиваться с уменьшением окружной скорости u.
На выходе из рабочей решетки на измененном режиме произойдет уменьшение относительной скорости w2. Из уравнений расхода следует:
;
. (5.1)
тогда
. (5.2)
а –
;б -
.- номинальный режим; --- изменный режим.
У всех ступеней в группе, кроме первой. площадь проходного сечения неизменная (F2 = F20). Соотношение удельных объемов, входящее в уравнение (5.2) можно найти из уравнения политропного процесса, предполагая, что показатель условного политропного процесса n изменяется незначительно.
|
|
|
. (5.3)
Для конденсационных турбин справедлива формула А. Стодолы.
. (5.4)

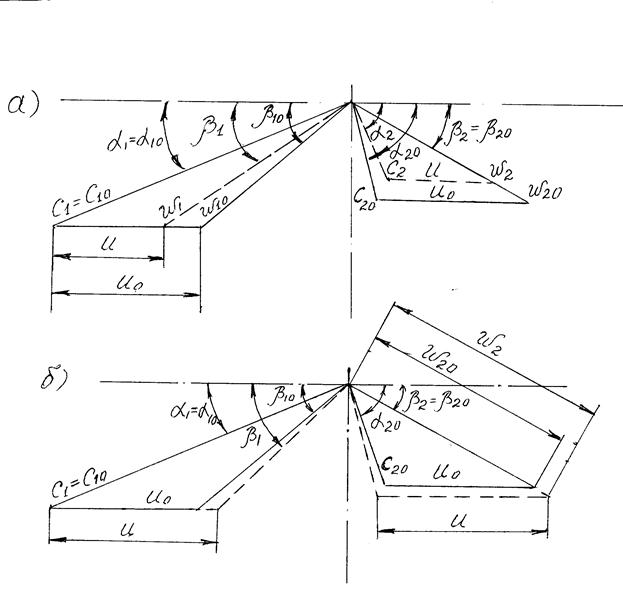

рис. 11. Треугольники скоростей при изменении режима:
Учитывая (5.4) и положив F2=F20 уравнение (5.2) можно переписать
, (5.5)
где
.
Показатель условной политропы n лежит в пределах 1,08¸1,12 для насыщенного пара, 1,15¸1,25 – для перегретого пара, 1,20¸1,33 – для воздуха. Таким образом m=0,07¸0,025, следовательно относительная скорость w2 изменяется в туже сторону, что и расход, но существенно медленнее. При увеличении мощности (рис.11, а) с2<c20 и a2 <a20. В связи с понижением скорости w2 и повышением w1 из уравнения энергии рабочего колеса
, (5.6)
при L0=L00 следует, что степень реактивности должна уменьшиться, т.е. r <r0
