Разрешающая способность глаза.
Средняя величина предельного разрешения глаза с расстояния наилучшего зрения, т.е. 250мм, Ψ гл = 1'
Разрешающая способность объектива оптической системы высокого класса определяется по эмпирической формуле,
Ψ=120' / D | (23) |
где D – диаметр объектива.
По этой формуле при диаметре зрачка D=2мм ψгл.=1!
С увеличением диаметра зрачка разрешающая способность глаза повышается до диметра 3 – 4мм. Дальнейшее повышение диметра зрачка не дает эффекта повышения разрешающей способности, так как она ограничена диаметром колбочек. Наибольшая разрешающая способность наблюдается при освещенности 50 лк и длине волны излучения λ=550нм.
Разрешающая способность системы совместно с г лазом
ψg=ψгл/γр= ψгл/Г | (24) |
Где γр угловое увеличение в зрачках системы, Г –видимое увеличение системы
Способность оптической системы создавать на сетчатке глаза увеличенные или уменьшенные изображения предмета характеризуют видимым увеличением
(25) |
где ω′ - угол видимости изображения, а ω - угол видимости предмета не вооруженным глазом.
|
|
На рисунке 41показан пример определения видимого увеличения лупы. Предмет у с расстояния 250мм глаз наблюдателя видит под углом ω т.е. tg ω= у/ 250 при
нахождении предмета в фокальной плоскости tg ω′= -y/ f= y/ f′

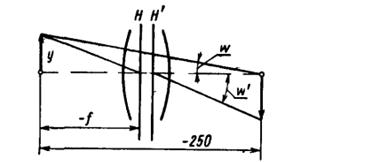

Рисунок 41. К определению видимого увеличения.
Следовательно:
видимое увеличение лупыΓ=250/f’ видимое увеличение микроскопа Γ=250n/f | (26) |
(n-показатель среды в которой находится предмет)
