Аберрации оптических систем

Как уже было показано, ход лучей в реальной оптической системе и строение пучков значительно отличаются от того, которое имеет место в идеальной системе. В результате реальные оптические системы дают изображение, лишь более или менее приближающееся к идеальному. В связи с этим необходим критерий оценки, по которому можно судить о степени приближения реальной системы к идеальной и который оценивается качеством изображения.

Напомним три условия Максвелла для Геометрически совершенной системы:

1) все лучи, вышедшие из точки предмета О(х,у) и прошедшие через данную систему, должны сойтись в точке изображения I(x', y');

2) каждый элемент плоскости, нормальной к оптической оси и содержащей точку О(х,у), должен быть изображен элементом плоскости, нормальной к оптической оси и содержащей точку I(х',у');

3) высота изображения h' должна быть пропорциональна высоте предмета h, причем коэффициент пропорциональности должен быть постоянным независимо от местоположения точки О(х, у) в плоскости предмета.

Отклонения от первого условия и называются аберрациями или (в общем случае) искажениями изображения. Отклонения второго типа соответственно кривизна поля и изображения и отклонения третьего рода называемого дисторсией.

И так, Аберрации - это погрешности изображений, обусловлены отклонениями лучей от тех направлений, по которым они должны были бы идти в идеальной оптической системе.

Геометрические и волновые аберрации - это отклонения от первого условия Максвелла. Геометрические аберрации описывают смещения (относительно геометрически идеальных положений) точек пересечения лучей с поверхностью изображения. Волновые аберрации характеризуют ОРХ для каждого луча относительно того же параметра для главного луча.

Геометрические аберрации подразделяются на классы в зависимости от их порядка: 1-го порядка, 3-го порядка, 5-го порядка и т. д.

Разные типы аберраций не одинаково влияют на качество изображения. В рамках введенных Линфутом критериев оценки качества изображения аберрации, обладающие круговой или ортогональной симметрией, влияют на «структурное содержание» изображения, но не на его «правдоподобие». Асимметричные же аберрации даже в пределах допуска с точки зрения критерия структурного содержания сильно влияют на правдоподобие изображения. Такое понимание влияющих факторов, исходя из конечных целей использования данной системы, весьма существенно, поскольку в процессе расчета объектива возможна взаимная

компенсация отдельных типов аберраций. Различия же во влиянии разных типов можно показать уже на примере аберраций 1-го и 3-го порядков.

Аберрации оптических систем делят на монохроматические и хроматические:

- Монохроматическими аберрациями называют погрешности изображения, которые имеют место для лучей определенной длины волны. К ним относятся: сферическая, кома, астигматизм и кривизна изображения, дисторсия.

- Хроматические аберрации - при прохождении через преломляющие поверхности излучения сложного спектрального состава оно разлагается на составные спектральные части вследствие дисперсии света. В этом случае изображение представляет собой сумму большого числа монохроматических изображений, которые не совпадают между собой ни по положению, ни по размерам. Изображение становится окрашенным.

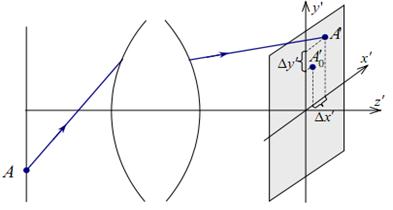

Поперечные аберрации (∆х^/∆у^/)- это отклонение координат точки А^/ пересечения реального луча с плоскостью изображения от координат точки А₀^/ идеального изображения в направлении, перпендикулярном оптической оси (рисунок 30).

Рисунок 29. Поперечные аберрации

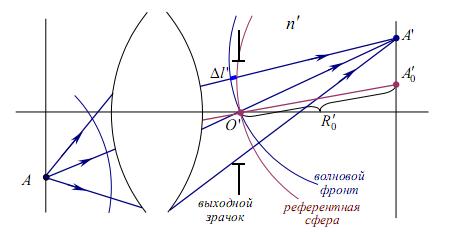

Волновая аберрация –это отклонение реального волнового фронта от идеального, измеренное вдоль луча в количестве длин волн.

(18)

Рисунок 30. Поперечные аберрации

Референтная сфера –это волновой идеального пучка с центром в точке идеального изображения А₀^/, проходящий через центр выходного зрачка О^/.

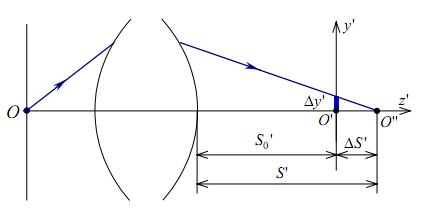

Продольные аберрации - это отклонения координаты точки О^// пересечения реального луча с осью от координаты точки О^/ идеального изображения вдоль оси.

Рисунок 31. Поперечные аберрации

Все вышеперечисленные аберрации это разные формы представления одного явления. При оценке качества изображения за исходную модель аберрационных свойств оптической системы берут волновую аберрацию. Однако если аберрации велики то целесообразно использовать для оценки качества изображения поперечные аберрации.

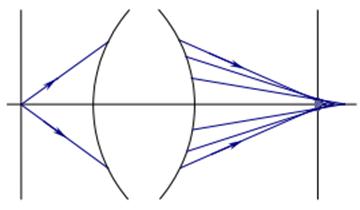

Сферическая аберрация 3 порядка- приводит к тому что лучи, выходящие из осевой точки предмета, не пересекаются в одной точке, образуя на плоскости идеального изображения кружок рассеяния. В простых положительных линзах она отрицательна, а в отрицательных положительна.

Рисунок 32. Сферическая аберрация 3 порядка.

Сферическая аберрация 5 порядка- по характеру искажения гомоцентричности пучка лучей сферическая аберрация 5 порядка полностью аналогична сферической аберрация 5 порядка, только имеет более высокий порядок кривых на графиках поперечной и продольной аберраций. В сложных системах сферические аберрации 3и 5 порядков имеют разные знаки и могут компенсировать друг друга.

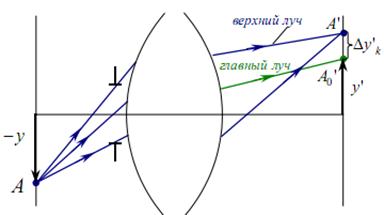

Кома(в пер. с гр.-хвост)- проявляется при смещениях точки предмета с оси.

В первом приближении кома прямо пропорциональна смещению предмета с оптической оси. Таким образом, поперечная аберрация при наличии комы прямо пропорциональна величине предмета.

(19)

Рисунок 33. Кома

Где -коэффициент пропорциональности, определяющий качество аберрационной коррекции оптической системы, чем оно меньше тем лучше.

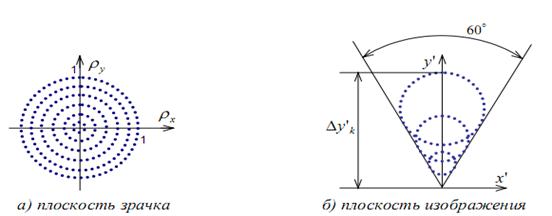

Рисунок 34. Кома точечная диаграмма

Разобьём на точечной диаграмме лучей зрачок на множество площадок (рисунок. 34) и рассмотрим лучи проходящие через эти центры этих площадок. В результате получим картину лучей равномерно распределённых по зрачку. В плоскости изображения при коме мы получим вторую картинку.

Изопланатизм - в окрестности оси оптической системы нет комы, но есть сферическая аберрация.

Апланатизм – нет ни комы ни сферической аберрации. (Идеальное изображение разных точек предмета. Возможно только для какой то части части предмета в окрестностях оптической оси).

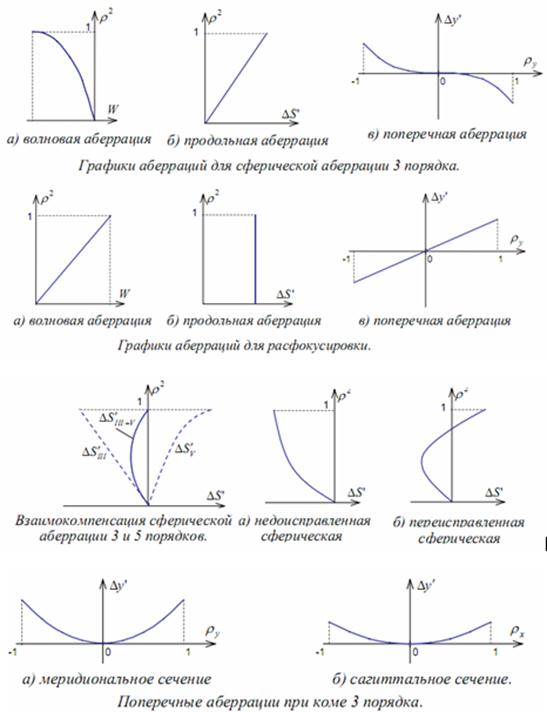

На рисунке 35 приведены графики в зрачковых канонических координатах рассмотренных выше аберрации и их компенсации.
