Система освещения

Так как большинство объектов, исследуемых с помощью микроскопа, не являются самосветящимися, для работы с ними требуются дополнительные источники света. Осветительная система микроскопа должна обеспечивать получение контрастных и равномерно освещенных изображений.

В первых микроскопах исследователи вынуждены были пользоваться естественными источниками света. Для улучшения освещённости стали использовать зеркало, а затем — и вогнутое зеркало, с помощью которого на препарат направляли лучи солнца или лампы. В современных микроскопах освещение регулируют с помощью конденсора.

Итак, освещение в оптическом микроскопе может быть:

1. Естественный свет - это неопределенность условий наблюдения

При системе освещения естественным светом наблюдается обычно неопределенная и недостаточная яркость, особенно при работе с объективами больших увеличений, однако обеспечивается достаточно высокая равномерность

2. Искусственное освещение – это постоянство условий наблюдения

а) Потолочная лампа накаливания или дневного освещения

б) Настольная лампа накаливания

в) Специальный настольный осветитель для микроскопа

г) Встроенная в основание осветительная система с источником света (галогенная лампа, ксеноновая или ртутная лампы, лазер)

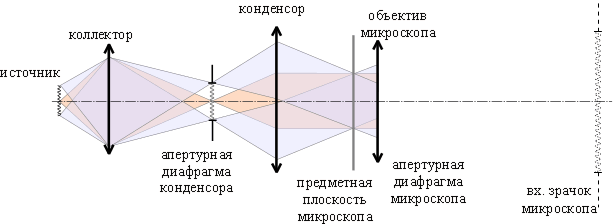

Наиболее распространенной осветительной системой в микроскопах является система Кёлера. В этой схеме источник света проецируется коллектором в плоскость апертурной диафрагмы конденсора. Конденсор проецирует апертурную диафрагму в плоскость входного зрачка микроскопа. Изменяя диаметр апертурной диафрагмы, можно изменять апертуру осветителя, а следовательно, и освещенность входного зрачка. Предметная плоскость располагается между конденсором и объективом микроскопа в ходе лучей. Поскольку входной зрачок микроскопа обычно располагается на бесконечности, предмет освещается параллельными пучками лучей.

Рисунок 122. Осветительная система Кёлера

При такой схеме каждая точка источника света действует одинаково на все точки поля зрения, что обеспечивает равномерную освещенность изображения. Кроме того, все лучи, попадающие в микроскоп, участвуют в образовании изображения.

Конденсор - короткофокусная линза или система линз, используемая в оптическом приборе для освещения рассматриваемого или проецируемого предмета. Конденсор собирает и направляет на предмет лучи от источника света, в том числе и такие, которые в его отсутствие проходят мимо предмета; в результате такого «сгущения» светового потока резко возрастает освещённость предмета.

Предметный столик выполняет роль поверхности, на которой размещают микроскопический препарат. В разных конструкциях микроскопов столик может обеспечить координатное движение препарата в поле зрения объектива, по вертикали и горизонтали, или поворот препарата на заданный угол.
