Окуляры

Окуляр — обращённая к глазу часть микроскопа, предназначаемая для рассматривания с некоторым увеличением оптического изображения, даваемого объективом микроскопа.

В современном микроскопе практически всегда есть осветительная система (в частности, конденсор с ирисовой диафрагмой), макро- и микро- винты для настройки резкости, система управления положением конденсора.

В зависимости от назначения, в специализированных микроскопах могут быть использованы дополнительные устройства и системы.

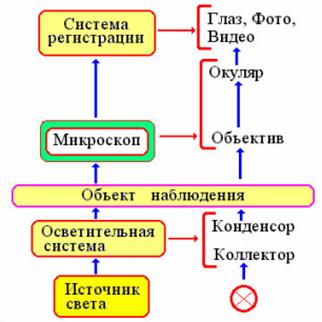

Рисунок 121 Блок схема и общая схема микроскопа (A — окуляр; B — объектив; C — объект; D — конденсор; E — предметный столик; F — зеркало).

Все микроскопы имеют три основных параметра:

· Увеличение.

Увеличение оптического микроскопа определяется по формуле {54}может доходить до 2000х (средне увеличение 400-1000х). Увеличение электронного микроскопа в сотни раз больше.

· Разрешающая способность.

Разрешающая способность - это способность микроскопа разделять изображения двух близких друг к другу точек. Другими слова, данная характеристика отвечает за четкость деталей изображения.
Высчитывается разрешающая способность микроскопа по формуле:

· 55

где λ - длина световой волны, A - числовая апертура.

Например, предельно достижимая разрешающая способность оптического микроскопа:(максимально возможное значение синуса угла: A = n*sinα = 1*1)

· Апертура. Конечно, самое главное свойство микроскопа – давать увел ченное изображение, и потому такой параметр как увеличение, наверное, является определяющим.

Но все не так просто. Очень важный параметр это «апертура». чем больше апертура, тем сильнее линзы преломляют световые лучи и тем большее количество этих самых лучей проходит через объектив. У самого хорошего, но простого стеклянного объектива («сухого», как говорят специалисты) апертура может достигать значения 0,95, но это – в идеале, при достижении этим параметром числа 0,65 объектив уже будет отнесен к категории высокоапертурных. Но действительно высокие значения апертуры могут иметь только иммерсионные объективы, которые, в отличие от «сухих», содержат так называемую иммерсионную жидкость, резко улучшающую оптические параметры (апертура может доходить до значения 1,40), но такой объектив, а значит, и микроскоп, будет существенно дороже.
