Электропневматический преобразователь

Преобразователи электрических сигналов

Примечание

Начало координат — центральное положение сердечника.

Индуктивный преобразователь имеет преимущество, например, перед потенциометрическим преобразователем, поскольку в нем отсутствует трение и износ движущихся частей. Индуктивный преобразователь применяется для статических и динамических измерений.

Преимущество дифференциального выхода в системах типа ЛДТ состоит в том, что такие системы характеризуются большим выходным сигналом при равных смещениях, а также и уменьшенными вариациями выходного сигнала при изменениях температуры, магнитного поля, напряжения и частоты питания.

ЛДТ конструируются для работы при перемещениях сердечника от ±0,01 см до ±30 см.

Преобразователи электрических сигналов — вспомогательные устройства АСУ, осуществляющие эквивалентное преобразование сигнала: модуляцию, демодуляцию, а также аналого-цифровое и цифроаналоговое преобразования.

Преобразователи электрических сигналов как типовые элементы САУ выполняют функции согласующих устройств без изменения количества информации, содержащегося в преобразуемом сигнале. Основные технические требования, предъявляемые к преобразователям электрических сигналов: точность и стабильность преобразования, а также высокое быстродействие.

Модуляция — изменение по заданному закону во времени параметров, характеризующих какой-либо стационарный физический процесс, например, изменение по определенному закону амплитуды, частоты или фазы гармонического колебания для внесения в колебательный процесс требуемой информации.

5.4.4. Нормирующие преобразователи

Для преобразования выходных сигналов первичных измерительных преобразователей в унифицированные сигналы для взаимного согласования входящих в АСУ элементов, дистанционной передачи сигналов по каналам связи служат промежуточные {нормирующие) преобразователи с унифицированным выходным сигналом, представляющие собой конструктивно законченные изделия. Принципиальные схемы основных преобразователей, применяемых в СУ ХТП, разбираются ниже.

4.4.1. Токовые нормирующие преобразователи для термопар и датчиков ЭДС

Действие токового нормирующего преобразователя для термопар основано на статической автокомпенсации.

4.4.2. Токовые нормирующие преобразователи для термопреобразователей сопротивления

Электропневматический преобразователь (ЭПП) (рис. 26) преобразует непрерывный унифицированный сигнал постоянного тока в унифицированный пневматический сигнал. Входной токовый сигнал преобразователя, например,= 0...5 мА, а выходной пневматический сигнал преобразователя = 0,02...0,1 МПа (0,2... 1 кгс/см²). Принцип действия электропневматического преобразователя основан на преобразовании тока в пропорциональное усилие с помощью магнитоэлектрического устройства 2—3. Это усилие компенсируется со стороны пневматической системы: переменного дросселя типа сопло—заслонка /, снабженного сильфонной жесткой обратной связью 4.

Р_п

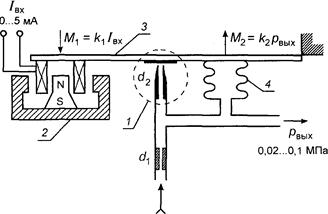

Рис. 5.26. Упрощенная схема электропневмопреобразователя:

1 — преобразователь типа сопло—заслонка (переменный дроссель); 2— постоянный магнит; 3 — рычаге рамкой; 4— сильфон отрицательной обратной связи
