Эволюция систем управления ректификационной установкой

Первый вариант (рис. 35). Простейшая система управления ректификационной установкой включает шесть одноконтурных САР и обеспечивает стабилизацию состава дистиллята и поддержание материального и теплового балансов в установке. Основным регулятором, стабилизирующим состав дистиллята (при разделении бинарной смеси при постоянном давлении), является регулятор температуры верха колонны, воздействующий на отбор (расход) дистиллята. Регулятор температуры 2 стабилизирует температуру питания. Регуляторы уровня 3 и 4 поддерживают материальный баланс в системе по жидкой фазе. Регулятор расхода 6 стабилизирует подачу греющего пара в кипятильник.

Если задачей регулирования является стабилизация состава кубового продукта, то расход греющего пара задается регулятором температуры низа колонны 6а, а расход дистиллята стабилизируется регулятором 1а.

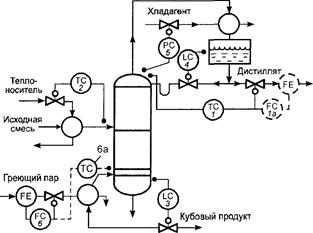

Рис. 35. Система управления ректификационной установкой, основанная на одноконтурных САР отдельных технологических параметров: / — регулятор температуры верха колонны; 1а — регулятор расхода дистиллята; 2 — регулятор температуры питания; 3 — регулятор уровня в кубе колонны; 4 — регулятор уровня во флегмовой емкости; 5 — регулятор давления в колонне; 6 — регулятор расхода греющего пара; 6а — регулятор температуры низа колонны
