Примечание
Управляющее воздействие по каналу расхода
не рассматриваем.
Регулируемые параметры (выходные координаты): концентрация легколетучего компонента
в дистилляте, концентрация легколетучего компонента
в кубовом продукте, уровень жидкости в кубе колонны
и флегмовой емкости
, давление в колонне
Из уравнений материального и теплового балансов следует, что ректификационная колонна с сопутствующими ей элементами представляет собой объект с большим числом взаимосвязанных параметров, что находит свое подтверждение при рассмотрении простейшей матрицы входов-выходов ректификационной колонны.
На следующем шаге разработки структуры системы регулирования необходимо определить, как воздействовать на входные параметры.
Регулирование материального баланса можно осуществить за счет изменения расходов соответствующих потоков с помощью подходящих клапанов. Регулирование теплового баланса возможно двумя способами, продемонстрированными на рис. 28: изменением разности температур в теплообменнике или изменением поверхности теплообмена. В данном случае регулировать тепловой баланс колонны можно, изменяя поверхность теплообмена в дефлегматоре.
|
|
|

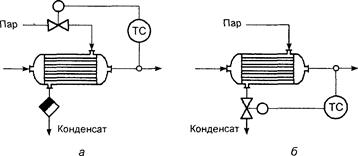

Рис. 28. Схемы регулирования теплового баланса ректификационной установки:
а — изменение разности температур путем изменения давления пара в паровом пространстве теплообменника; 6 — изменение поверхности теплопередачи за счет изменения уровня конденсата в теплообменнике
На следующем этапе разработки стратегии управления производится анализ статических и динамических характеристик выбранных схем управления.
